மின் சுற்றுகள்
எதிரெதிர் மின்னூட்டம் பெற்ற இரண்டு உலோகக் கோளங்களை ஒரு உலோகக்
கம்பியினால் இணைக்கும் போது குறைந்த மின்னழுத்தம் கொண்ட கோளத்திலிருந்து அதிக மின்னழுத்தம்
கொண்ட கோளத்திற்கு
எலக்ட்ரான்கள் பாயத் தொடங்கும் என்பதைப் படித்தோம். இதைப்போலவே,
மின்னழுத்த வேறுபாடு கொண்ட ஒரு மின்கலத்தின் இரு மின்வாய்களையும் ஒரு உலோகக் கம்பியினால்
இணைக்கும்போது எதிர் மின்வாயிலிருந்து நேர்மின்வாய்க்கு எலக்ட்ரான்கள் பாயத்தொடங்கும்.
மின்மூலம் ஒன்றின் ஒரு முனையிலிருந்து மற்றொரு முனைக்கு எலக்ட்ரான்கள் பாயும் பாதை
மின்சுற்று எனப்படும்.
ஒரு எளிய மின்சுற்றில் மின்சார மூலம் (மின்கலம்), எலக்ட்ரான்கள்
செல்வதற்கான பாதை (உலோகக் கம்பி), சுற்றில் பாயும் மின்னோட்டத்தைக் கட்டுப்படுத்தும்
சாவி மற்றும் மின்சாரத்தால் செயல்படும் ஒரு சாதனம் (மின்தடை) ஆகிய நான்கு கூறுகள் காணப்படும்.
மின்கலம், உலோகக் கம்பிகள், சாவி மற்றும் மின் விளக்கு ஆகியவை

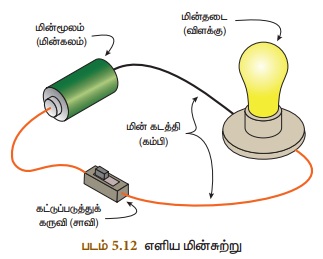

இணைக்கப்பட்டுள்ள ஒரு எளிய மின்சுற்றை மேலே கொடுக்கப்பட்டுள்ள படம் காண்பிக்கிறது.
ஒரு மின்கலம் அல்லது வீடுகளிலுள்ள மின்சாரம் இதில் மின்மூலமாக பயன்படித்தப்படுகிறது.
மின்தடை என்பது மின்னாற்றலைப் பயன்படுத்தும் சாதனத்தைக் குறிக்கிறது. மின்னோட்டம் மின்சுற்றில்
பாய்வதற்கும், அதை நிறுத்துவதற்கும் மற்றும் கட்டுப்படுத்துவதற்கும் சாவி பயன்படுத்தப்படுகிறது.
சாவி மூடியிருக்கும்போது மின்னோட்டம் எதிர்மின்வாயிலிருந்து மின்சுற்றிலுள்ள உலோகக்
கம்பி, மின் விளக்கு, சாவி ஆகியவற்றின் வழியாகப் பாய்ந்து இறுதியில் நேர்மின்வாயை வந்தடைகிறது.
மின்விளக்கிலுள்ள மின்னிழை வழியாக மின்னோட்டம் பாயும்போது அது எரியத்தொடங்கும். இந்த
நான்கு கூறுகளையும் இரண்டு வழிகளில் நாம் இணைக்கலாம். அவை தொடரிணைப்பு மற்றும் பக்க
இணைப்பு ஆகும்.
செயல்பாடு 5
ஈல்
(Eel) என்ற ஒரு வகையான விலாங்கு மீன் 650 வாட்ஸ் அளவுக்கு மின்சாரத்தை உருவாக்கி மின்னதிர்ச்சியை
ஏற்படுத்தும். ஆனால் தொடர்ச்சியாக அது மின்னதிர்ச்சியைக் கொடுத்துக் கொண்டிருந்தால்
அதனுடைய உடலில் இருக்கும் மின்னூட்டம் முழுவதுமாக மின்னிறக்கம் அடைந்துவிடும். அதன்பின்
அதனைத் தொடும்போது மின்னதிர்ச்சி ஏற்படாது.
1. தொடரிணைப்பு
ஒன்றுக்கு மேற்பட்ட மின்தடைகளையும் (மின் விளக்குகள்), மின்னோட்டம்
பாய்வதற்கு ஒரே ஒரு பாதையையும் கொண்டுள்ள மின்சுற்று தொடர் மின்சுற்று எனப்படும். எலக்ட்ரான்கள்
மின்கலத்தின் ஒருமுனையில்தொடங்கி எந்தக்கிளைகளுமில்லாத மூடிய மின்சுற்றில், மின் தடைகள்
(மின் விளக்குகள்) வழியாகப் பாய்ந்து மின்கலத்தின் மறுமுனையைச் சென்றடைகின்றன. தொடரில்
உள்ள அனைத்து மின்கூறுகளும் ஒன்றன்பின் இணைக்கப்பட்டுள்ளன. இதனால், மின்சுற்றில் பாயும்
மின்னோட்டத்தின் மதிப்பு மின்சுற்று முழுவதும் மாறாமல் இருக்கும். ஆனால் மின்னழுத்தத்தின்
மதிப்பானது மின்சுற்றிலுள்ள மின்தடைகளில் பிரிந்து காணப்படுகிறது. கீழே கொடுக்கப்பட்டுள்ள

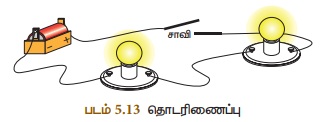

மின்சுற்றில் இரண்டு மின் விளக்குகள் மின்தடையாக பயன்படுத்தப்படுகின்றன.
தொடரிணைப்பில் மின்கலத்திலிருந்து மின்னூட்டம் (எலக்ட்ரான்)
பாய்வதற்கு ஒரே ஒரு மூடிய சுற்று மட்டுமே உள்ளது. இதில் மின்கலம், சாவி மற்றும் இரண்டு
மின்விளக்குகள் ஒன்றின் பின் ஒன்றாக இணைக்கப்பபடுள்ளன. மின்சுற்றில் தடைபடும். இரண்டு
மின்விளக்குகளும் இணைக்கப்பட்டிருக்கும் வரிசையின்படி, அவை ஒவ்வொன்றின் வழியாக எலக்ட்ரான்கள்
பாய்ந்து செல்லும். இணைப்பிலுள்ள ஏதேனும் ஒரு மின்விளக்கை நீக்கிவிட்டால் பிற மின்விளக்குகளுக்கு
மின்னோட்டம் பாய்வது விழாக்காலங்களில் தொடர் மின்விளக்குகளை நாம் அமைக்கிறோம். தொடர்
இணைப்பிலுள்ள மின்விளக்குகளுள் ஒரு மின்விளக்கு பழுதடைந்தாலும் பிற விளக்குகளும் எரியாது.
தொடரில் இணைக்கப்படும் மின் விளக்குகளின் எண்ணிக்கையை அதிகப்படுத்தும் போது மின்விளக்குகளின்
வெளிச்சம் குறைந்து கொண்டே வரும். ஏனெனில், மின்கலத்திலுலிருந்து வரும் மின் திறன்
அதிக எண்ணிக்கையிலான மின்விளக்குகளில் பகிர்ந்து கொள்ளப்படுகிறது.
மின்தடைகள் தொடரிணைப்பில் உள்ள போது ஒவ்வொரு மின்தடை வழியாகவும்
ஒரே அளவு மின்னோட்டம் பாய்வதையும், அவற்றிற்கிடையே மின்னழுத்தம் வெவ்வேறாக இருப்பதையும்
நாம் பார்த்தோம். மூன்று மின்விளக்குகள் ஒரே தொடரில் இணைக்கப்பட்டுள்ளதாக நாம் கருதுவோம்.
மின் சுற்றின் வழியாகப் பாயும் மின்னோட்டத்தை | எனவும், மின்விளக்குகளுக்கு
இடையேயுள்ள மின்னழுத்தத்தை V1, V2, V3 எனவும் எடுத்துக்
கொண்டால், மின்மூலத்திலிருந்து கொடுக்கப்படும் மின்னழுத்தம் V ஒவ்வொரு மின்விளக்குகளுக்கு
இடையேயுள்ள மின்னழுத்தங்களின் கூடுதலுக்குச் சமமாக இருக்கும்.
V = V1, + V2, + V3,
2. பக்க
இணைப்பு
பக்க இணைப்பில், ஒன்றுக்கு மேற்பட்ட மின்தடைகள் (மின்விளக்குகள்)
ஒன்றுக்கு மேற்பட்ட கொண்ட பாதைகளைக் மின்சுற்றில் இணைக்கப்படுகின்றன. இதனால், மின்கலத்தின்
ஒரு முனையிலிருந்து புறப்படும் எலக்ட்ரான்கள் ஒன்றுக்கு மேற்பட்ட மூடிய சுற்றுக்களில்
பாய்ந்து மின்கலத்தின் மறுமுனையை அடைகின்றன. பக்க இணைப்பில் மின்தடைகளுக்கிடையே உள்ள
மின்னழுத்தம் மாறாமல் ஒரே அளவாக இருக்கும். ஆனால், மின்சுற்றின் வழியாகப் பாயும் மின்னோட்டம்
ஒவ்வொரு மின்தடையிலும் பிரிந்து வெவ்வேறு அளவாக இருக்கும்.

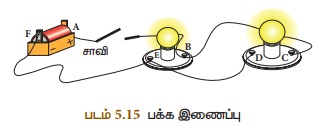

மேலே கொடுக்கப்பட்டுள்ள படத்தில் மின்னோட்டமானது ABEFA மற்றும்
ABCDEFA ஆகிய இரு பாதைகளில் பாய்ந்து செல்லமுடியும். மின்கலத்திலிருந்து வரும் மின்னோட்டமானது
ABEFA என்ற பாதை வழியாகவோ அல்லது ABCDEFA என்ற பாதை வழியாகவோ பாய்ந்து மீண்டும் மின்கலனை
வந்தடைகின்றது. இதில் ஒரு மின்விளக்கு பழுதடைந்தாலும், இரண்டாவது மின்விளக்கு எரியமுடியும்
என்பதை படத்தின்மூலம் அறியலாம். ஏனெனில், மின்னோட்டமானது இரண்டு வெவ்வேறு பாதைகளில்
பாய்கிறது. நம் வீடுகளில் பயன்படுத்தப்படும் மின்விளக்குகள் அனைத்தும் பக்க இணைப்பில்
இணைக்கப்பட்டுள்ளன. இதனால், வீட்டில் இருக்கும் ஒரு மின்விளக்கு எரியாமல் இருந்தாலும்
பிற விளக்குகள் எரிகின்றன. மேலும், தொடரிணைப்பிலுள்ள மின் விளக்குகளைப்போல் பக்க இணைப்பில்
மின்விளக்குகள் மங்கி எரிவதில்லை. ஏனெனில், ஒரு மின்சுற்றுப் பாதையில் இருக்கும் மின்னழுத்த
வேறுபாடுதான் அனைத்து மின்சுற்றுப்பாதைகளிலும் இருக்கும்.

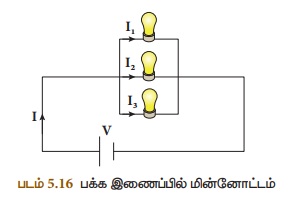

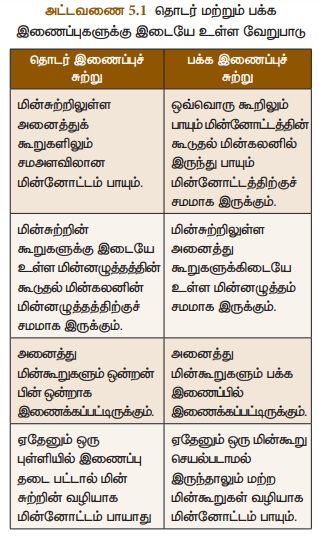

மூன்று மின்விளக்குகள் பக்க இணைப்பில் இணைக்கப்பட்டுள்ளதாகக்
கருதுவோம். ஒவ்வொரு மின்விளக்கினிடையே V என்ற மின்னழுத்தம் உள்ளதாகவும் ஒவ்வொரு மின்விளக்கிலும்
I1, I2, I3 என்ற மின்னோட்டங்கள் பாய்வதாகவும் எடுத்துக்கொண்டால்,
மின்கலனிலிருந்து பாயும் மின்னோட்டமானது (1), மூன்று மின்தடைகளின் வழியாகப் பாயும்
மின்னோட்டத்திற்குச் சமமாக இருக்கும்.
