நிழலுரு கருவிகள் (Imaging Instruments)

நிழலுரு கருவிகள் (Imaging Instruments)

எலக்ட்ரோ என்செஃபாலோகிராம் (Electroencephalogram-EEG)

மூளையின் மின்னோட்டச் செயல்பாடுகளை மதிப்பீடு செய்யும் ஒரு கருவி இ.இ.ஜி ஆகும். மூளை செல்கள் ஒவ்வொன்றும் மின் தூண்டல்கள் மூலம் தங்களுக்குள் தொடர்பு கொள்கின்றன. இக்கருவி மூளையின் மின்னோட்ட அலைப்பதிவுகளைத் தடம் கண்டு பதிவு செய்யும் பணியைச் செய்கிறது. மூளையின் புறணி மற்றும் கீழ்ப்புறணி பகுதிகளில் ஏற்படும் மின்னோட்டச் செயல்பாடுகளை வரைபடப் பதிவாக மாற்றித் தருகிறது. உச்சந்தலையில் மேற்பரப்பு மின்வாய்களைப் பொருத்தி இப்பதிவுகள் பெறப்படுகின்றன. மின்வாய்கள், மூளையிலிருந்து உருவாகும் மின் தூண்டல்களைப் பெற்றுக் கணினிக்கு அனுப்பி முடிவுகள் பதிவு செய்யப்படுகின்றன. 1929-ல் ஜெர்மானிய அறிவியலாளரான ஹேன்ஸ் பெர்ஜர் என்பவர் முதன் முதலில் இ.இ.ஜி யை பகுத்தாய்ந்தவர் ஆவார். எனவே இ.இ.ஜி யில் காணப்படும் அலைவடிவப் பதிவுகள் பெர்ஜர் அலைகள் என அழைக்கப்படுகின்றன. இந்த அலைகள் ஒத்திசைவானதாகவோ அல்லது ஒத்திசைவு அற்றதாகவோ இருக்கலாம். இதில் நான்கு வகை அதிர்வெண் அலைகள் / இசைவுகள் (ஆல்ஃபா, பீட்டா, டெல்டா மற்றும் தீட்டா) காணப்படுகின்றன (படம் 12.5).

இ.இ.ஜி யின் மருத்துவ முக்கியத்துவம்

1. மூளையின் செயல்பாடுகளையும் அது மற்ற உறுப்புகளோடு கொண்டுள்ள ஒருங்கிணைப்பையும் அறிந்து கொள்ள இ.இ.ஜி பயன்படுகிறது.

2. நரம்பியல் மற்றும் உறக்கம் தொடர்பான குறைபாடுகளைக் கண்டறிய உதவுகிறது.

3. அபாயகரமான தலைக்காயங்கள், மூளைக்கட்டிகள், மூளை நோய்த்தொற்றுகள் போன்றவற்றை அறிய உதவும் பயனுள்ள கருவியாக விளங்குகிறது.

4. கால் கை வலிப்பு, நரம்பு மண்டலச் சிதைவு நோய் போன்றவற்றைக் கண்டறிய உதவுகிறது.

5. நோயாளிகள் மூளைச்சாவு அடைந்துள்ளதை மதிப்பீடு செய்யும் கருவியாகப் பயன்படுகிறது.

எக்ஸ்-கதிர்கள் (X-rays)

எக்ஸ்கதிர்களைப் பயன்படுத்தி உருவாக்கப்படும் பதிவானது ஒரு நோயாளியின் உடல் உள்ளமைப்புகளைக் கண்டறிய உதவுகிறது (படம் 12.6). எக்ஸ்-கதிர் என்பது எக்ஸ்-கதிர் குழாயிலிருந்து உருவாக்கப்படும் ஒருவகையான மின்காந்தக் கதிர்வீச்சு ஆகும்.

நோயாளியின் உடல் வழியாக எக்ஸ்-கதிர் செலுத்தப்பட்டுப் பின்புறமாக, நிழற்படத்தகட்டின் மூலமாகவோ அல்லது இலக்கமுறை பிடிப்பான் வாயிலாகவோ பெறப்படுகிறது. ஒவ்வொரு திசுவும் வேறுபட்ட அளவுகளில் எக்ஸ்-கதிர்களை உறிஞ்சுகின்றன. அடர்த்தியான எலும்புகள் அதிகப்படியான கதிர்வீச்சை உறிஞ்சுகின்றன. அதே நேரம்மென்மையான திசுக்கள் அதிக அளவு எக்ஸ்-கதிர்களை ஊடுருவ விடுகின்றன. இந்தப் பரப்பு வேறுபடுத்தலினால் இரு பரிமாண பிம்பமானது தோற்றுவிக்கப்படுகிறது .எக்ஸ்-கதிர் ஊடுருவும் தன்மையுடையது. இவ்வகை கருவி தற்போது எளிதில் எடுத்துச் செல்லக்கூடிய வடிவத்திலும் கிடைக்கிறது. மற்ற நிழலறு கருவிகளான MRI மற்றும் CT ஆகியவற்றைவிட இது விலை மலிவானதாக உள்ளது.

உங்களுக்குத் தெரியுமா?

1895-ல் ஜெர்மானிய இயற்பியலாளரான சர் வில்ஹெம் கொனார்டு ரான்ட்ஜென் என்பவர் குரூக்கரின் குழாய் வழியே அதிக மின்னழுத்தத்தை வெளியேறச் செய்யும் ஆய்வுகளை மேற்கொண்டிருந்தபோது X- கதிர்களைக் கண்டறிந்து பெயரிட்டார். அவர் ஆய்வு செய்த அதே அறையில் பல அடிதூரம் தள்ளி இருந்த பேரியம் பிளாட்டினோசயனைடு திரையானது ஒளிர்வதைக் கண்டார்.

மருத்துவ முக்கியத்துவம்

1. இதய, நுரையீரல் நோய்களையும் எலும்பு மற்றும் மூட்டுகளில் ஏற்படும் முறிவுகளையும் நிழலுரு வாயிலாகக் கண்டறிய உதவுகிறது.

2. பேரியம், அயோடின் போன்ற வேதிப்பொருள்கள் அடங்கிய கூட்டுப் பொருளை உள்ளீடற்ற உறுப்புகள் மற்றும் இரத்தக் குழல்களில் நிரப்பி அவற்றின் நிழலுறுக்களையும் X-கதிர்கள் மூலம் தோற்றுவிக்கப் பயன்படுகிறது.

3. பல்லின் X-கதிர் வரைபடம் வாயில் தோன்றும் பிரச்சனைகளுக்கு காரணமான நோய்களைக் கண்டறிய உதவுகிறது.

4. மார்பகத்திசுக்களில் சிறப்பு எக்ஸ்-கதிர் கொண்டு ஆய்வு செய்து அத்திசுக்களின் நிழலுருக்களை தோற்றுவித்தல் மம்மோகிராஃபி (Mammography) ஆகும்.

5. திசுக்களின் நேரடி நிழலுருக்களை ஃபுளுரோஸ்கோப்பி(Fluoroscopy) மூலம் கண்டறியலாம்.

6. கதிர்வீச்சு சிகிச்சை மூலமாக புற்றுநோய்க் கட்டிகளின் மீது எக்ஸ்-கதிர்களைச் செலுத்தி புற்றுக்கட்டிகளை சுருங்கக் செய்யலாம்.

மீயொலி நிழலுரு தோற்றமாக்கல் (Ultrasound Imaging)

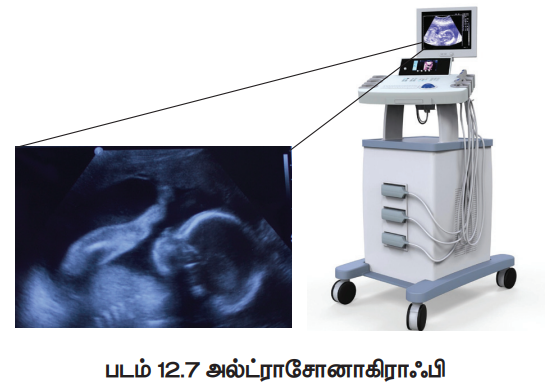

மனிதச் செவிகளால் கேட்க இயலாத அளவுகளைக் கொண்ட ஒலி மீயொலி (Ultrasound) எனப்படும். பீஸோ-மின்னோட்ட விளைவு என்னும் இயற்பிய நிகழ்வு மூலம் மீயொலி அலைகள் உருவாக்கப்படுகின்றன. எடுத்துக்காட்டாகக் காரீய சிர்கோனேட் போன்ற படிகங்கள் மீது மின்சாரம் செலுத்தப்படும்போது அப்படிகங்கள் கிளர்ச்சியடைந்து பின்பு அதிர்வடைந்து மீயொலியை ஏற்படுத்துகிறன்றன. இந்த மீயொலியானது சீரான அமைப்பு கொண்ட திசுக்கள் வழியே செலுத்தப்படும் போது வேறொரு திசுவைத் தொடர்பு கொள்ளும் வரையில் அது தங்கு தடையின்றிப் பாய்ந்து செல்கின்றது. இவ்வாறு பாயும் மீயொலியானது பகுதியாகவோ அல்லது முழுமையாகவோ, பிரதிபலிக்கப்பட்டு உருவாக்கிய படிகங்களாலேயே மீண்டும் கவரப்பட்டு மின்சமிக்ஞைகளாக மாற்றப்படுகின்றன. இந்த மின் சமிக்ஞைகள் குறிக்கும் பிரதிலிப்பு இடைமுகமானது அடிக்கோட்டிலிருந்து விலகிய பிம்பங்களை ஆசிலாஸ்கோப் திரையில் தோற்றுவிக்கின்றது (படம் 12.7).

மருத்துவ முக்கியத்துவம்

1. கருவில் வளரும் குழந்தையின் பல்வேறு வளர்ச்சி நிலைகளை மீயொலி நிழலுரு மூலம் கண்டறியலாம்.

2. வளரும் கருவின் இதய ஒலி இரத்தம் பாய்தல் போன்றவற்றைக் கேட்க இக்கருவி உதவுகிறது.

3. இதய எதிரொலி வரைபடத் தயாரிப்பின் மூலம் இதய பாதிப்புகளை அறிய முடியும்.

4. கட்டிகள், பித்தப்பை கற்கள், சிறுநீரகக் கற்கள், இனப்பெருக்க நாளங்களில் உள்ள தடைகள் போன்றவற்றை அறியப் பயன்படுகிறது.

கம்ப்யூட்டட் டோமோகிராஃபிக் ஸ்கேனிங் (CT Scanning)

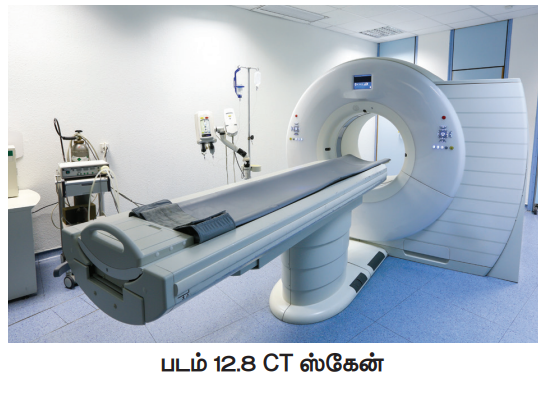

கம்ப்யூட்டட் டோமோகிராஃபி என்பது கம்ப்யூட்டட் ஆக்சியல் டோமோகிராஃபி (CAT அல்லதுCT ஸ்கேன்) என்றும் அறியப்படும். கிரேக்க வார்த்தையான டோமாஸ் என்பதற்கு துண்டங்கள் என்றும் கிராஃபி என்பதற்கு எழுதுதல் என்றும் பொருள். இது மருத்துவ நிழலுறு தொழில்நுட்பம் ஆகும். இதில் இலக்க முறை வடிவச் செயலாக்கம் மூலம் உள்ளுறுப்புகளின் முப்பரிமாணத்தோற்றம் உருவாக்கப்படுகிறது. அதாவது, முதலில் ஒற்றை அச்சுச்சுழலைச் சுற்றி பல இரு பரிமாண X-கதிர் பிம்ப வரிசைகள் எடுக்கப்படுகின்றன. அது பின்னர் உள்ளுறுப்புகளின் முப்பரிமாணத் தோற்றமாக மாற்றப்படுகிறது (படம் 12.8).

எக்ஸ்-கதிர் கற்றையை உறுப்புகள் தடுக்கும் திறனை அடிப்படையாகக்கொண்டு CT உருவாக்கும் தரவுகளைக் கணினியின் சாளரம் ஆக்கும் முறை (windowing) மூலம் மாற்றியமைத்துப் பல்வேறு உறுப்புகளின் அமைப்பை விளக்கிக்காட்டலாம்.

மருத்துவ முக்கியத்துவம்

1. எலும்புகள், மென்மையான திசுக்கள் மற்றும் இரத்தக் குழல்கள் ஆகியவற்றின் தெளிவான நிழலுருக்களைத் தருகிறது.

2. உட்காதில் ஏற்படும் காயங்களையும்,உட்குழிகளையும் அறிய உதவுகிறது.

3. புற்றுநோய், இதய மற்றும் நுரையீரல் குறைபாடுகளைக் கண்டறியப் பயன்படுகிறது.

4. முதுகு முள்ளெலும்புகளில் ஏற்படும் பிரச்சனைகள் மற்றும் எலும்பில் ஏற்படும் காயங்கள் ஆகியவற்றைக் கண்டறிய உதவுகிறது.

5. எலும்புகளின் தனிம அடர்த்திகளை அளவிட உதவுகிறது.

6. பக்கவாதத்தை ஏற்படுத்தும் இரத்தக் குழாய் அடைப்புகள் மற்றும் இரத்தக் கசிவுகள் மூளையில் உள்ளதா எனக் கண்டறியப் பயன்படுகிறது.

பாஸிட்ரான் வெளிவிடும்டோமோகிராஃபிக் ஸ்கேனிங் (PET)

PET எனும் ஸ்கேனிங் முறையானது CT யைப் போன்றே கணினி மூலம் நிழலுறு ஏற்படுத்தும் தொழில்நுட்பம் ஆகும். CT யைப் போலல்லாமல் பாஸிட்ரான் வெளிவிடும் டோமோகிராஃபியானது, கதிரியக்கக் குறியீடு (Radio labelled) செய்யப்பட்ட தடங்காண் (tracer) மூலக்கூறுகளிலிருந்து வெளியேறும் பாஸிட்ரான் அளவை அடிப்படையாகக்கொண்டு கண்டறியும் அணுக்கரு மருத்துவச் செய்முறையாகும். உடலினுள் நடைபெறும் உயிரியல் வினைகளை அளவிட, உடலுக்குள் தடங்காண் மூலக்கூறுகள் செலுத்தப்பட்டு முழு உடல் நிழலுறுக்கள் தோற்றுவிக்கப்படுகின்றன. இதன் மூலம் எந்தெந்த இடங்களில் அந்தத் தடங்காண் மூலக்கூறுகள் சேகரமாகியுள்ளன எனக் கண்டறியலாம். PET ஸ்கேனிங் மூலம் கிடைக்கும் இந்தப் பிம்பங்களைக் கொண்டு உடலின் எந்தெந்தப் பாகங்களில் எந்த அளவிற்கு வளர்சிதை மாற்றங்கள் மற்றும் உடற்செயல் நிகழ்வுகள் நிகழ்ந்துள்ளன என்பதைப் பற்றிய தகவல்களை அறியலாம். PET கருவியானது சைக்ளோட்ரானிலிருந்து உற்பத்தி செய்யப்படும் பாஸிட்ரான் வெளிவிடும் கதிர்வீச்சு ஐசோடோப்களைப் (11C, 13N, 15O, 18F) பயன்படுத்துகிறது. இன்றைய காலகட்டத்தில் 18F – ஃப்ளூரோடி ஆக்ஸி குளுக்கோஸ்+ (18F - FDG) எனும் கதிர்வீச்சு தடங்காண் மூலக்கூறு பொதுவாகப் பயன்படுத்தப்படுகிறது. இது கதிர் இயக்கக் குறியீடு செய்யப்பட்ட குளுக்கோஸ் மூலக்கூறு ஆகும். குறியிடப்பட்ட தனிம அணுக்கள் வேதியியல் முறைப்படி உயிரியல் மூலக்கூறுகளான குளுக்கோஸ், அமினோ அமிலங்கள், அம்மோனியா போன்ற பொருட்களின் உள்ளே இணைக்கப்படும். இந்தப் பாஸிட்ரான் வெளிவிடும் பொருட்கள் சோதனை விலங்கு அல்லது மனிதனுள் மிகக் குறைந்த அளவில் நேரடியாகச் செலுத்தவோ அல்லது நுகரவோ செய்யப்படுகிறது. பின்பு குறியிடப்பட்ட தனிமங்கள் உடலினுள் எங்கெங்குப் பரவியுள்ளன என்பது திறன் வாய்ந்த PET கேமராக்களினால் 3D அளவில் படம்பிடிக்கப்பட்டுக் கணினி உதவியுடன் பிம்பங்கள் ஒருங்கிணைக்கப்படுகின்றன. கணித மாதிரிகளைப் பயன்படுத்தி அளவு ரீதியான கணிப்புகளுக்குப் பிம்பங்கள் உட்படுத்தப்படுகின்றன. இதன் மூலம் உடலினுள் செலுத்தப்பட்ட கதிரியக்க ஐசோடோப்புகள் அல்லது மூலக்கூறுகள் எந்தெந்த அளவுகளில் வளர்சிதை மாற்றமடைந்துள்ளன எனக் கண்டறியலாம்.

மருத்துவ முக்கியத்துவம்

PET நிழலுரு தொழில் நுட்பத்தைத் திறம்படப் பயன்படுத்தி பெருமூளை பகுதிகளின் இரத்த அளவு, இரத்தம் பாய்தல், குளுக்கோஸ் மற்றும் ஆக்ஸிஜனின் வளர்சிதை மாற்ற வீதங்களைக் கணக்கிடலாம்.

காந்த ஒத்ததிர்வு நிழலுருவாக்கம் (Magnetic Resonance Imaging - MRI)

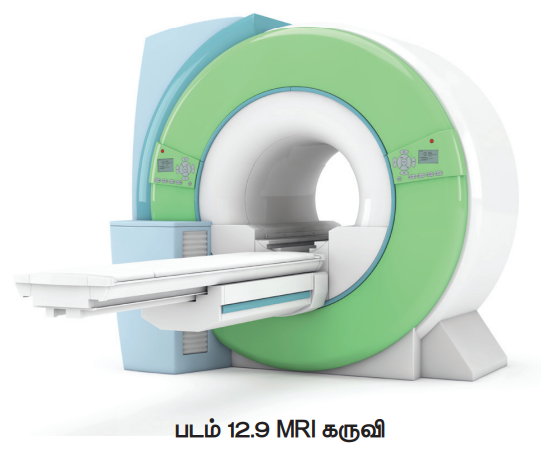

உடலினுள் உள்ள திசுக்களின் நிலை அறிய, உடலை ஊடுருவாத மருத்துவ பரிசோதனையான காந்த ஒத்திசைவு நிழலுருவாக்கம் மருத்துவர்களால் பயன்படுத்தப்பட்டு வருகிறது. வழக்கமான மற்ற கருவிகளான X- கதிர் கருவி, CT போன்றவை போல் அல்லாமல், MRI கருவியானது அயனியாக்கும் கதிர்வீச்சைப் பயன்படுத்துவதில்லை. MRIயானது வலுவான காந்தப்புலம் மற்றும் கதிரலை அதிர்வெண் துடிப்புகளைப் பயன்படுத்தி, கணினியின் உதவியுடன் உள்ளுறுப்புகள், மென்மையான திசுக்கள், எலும்புகள் மற்றும் அனைத்து உறுப்புகளின் உள் அமைப்புகள் ஆகியவற்றின் விளக்கமான நிழலுருவைத் தோற்றுவிக்கின்றன. இக்கருவியின் உதவியால் ஒருவரின் உடல் ஸ்கேன் செய்யப்படும்போது அவரது உடல் திசுக்களுக்குள் எந்தவித வேதி மாற்றங்களும் ஏற்படாதவாறு அவ்வுடலினுள் இயற்கையிலேயே காணப்படும் ஹைட்ரஜன் அணுக்களானது ரேடியோ அதிர்வெண் துடிப்புகள் மூலம் மறுசீரமைக்கப்படுகிறது. அவை மீண்டும் தங்களது பழைய ஒழுங்கிற்குச் செல்லும்போது பல்வேறு திசு வகைகளுக்கு ஏற்றவாறு ஹைட்ரஜன் அணுக்களானது ஆற்றலை வெளிப்படுத்துகின்றன. இந்த ஆற்றலை MRI கருவி கவர்ந்து அதற்கு ஏற்றவாறு ஸ்கேன் செய்யப்பட்ட திசுக்களின் படங்களைத் தோற்றுவிக்கிறது (படம் 12.9)

பெரும்பாலான MRI யூனிட்களில் ஒரு கம்பிச்சுற்றின் வழியாக மின்சாரத்தைச் செலுத்திக் காந்தப்புலம் உருவாக்கப்படுகிறது. அக்கருவியில் உள்ள மற்ற கம்பிச் சுருள்கள் மற்றும் பரிசோதிக்கப்படும் நோயாளியின் உடல் பகுதி அருகே உள்ள கம்பிச்சுருள்கள் கதிரலைகளை அனுப்பவும் பெறவும் செய்கின்றன. அக்கம்பிகளால் உணரக் கூடிய சமிக்ஞைகளையும் உருவாக்குகின்றன. ஆனால் நேரடியாக எவ்விதத்திலும் நோயாளியின் உடலில் மின்சாரம் செலுத்தப்படுவதில்லை.

மேற்படி கிடைத்த சமிக்ஞைகளைக் கணினியானது ஒருங்கிணைத்து வரிசைக்கிரமமான பிம்பங்களை உருவாக்குகிறது. ஒவ்வொரு பிம்பமும் உடலின் ஒரு துணைப்பகுதியைக் காட்டுகிறது. இந்த நிழலுருக்களை (பிம்பங்களை) பல கோணங்களில் ஆராய்ந்து கதிர்வீச்சு மருத்துவர் (Radiologist) நோயின் தன்மை பற்றிய முடிவுகளுக்கு வருகிறார்.

X-கதிர், CT ஸ்கேன், மீயொலி ஸ்கேன் போன்ற நிழலுரு உருவாக்க முறைகளை விட MRI ஸ்கேன் முறையானது பாதிப்படைந்த திசுக்களைப் பாதிப்படையாத திசுக்களிலிருந்து தெளிவாக வேறுபடுத்தி அறிய உதவுகிறது. விளக்கமான MRI நிழலுருக்கள் உதவியுடன் உடலின் பல்வேறு பகுதிகளை மதிப்பீடு செய்து எப்பகுதியில் நோய் பாதிப்பு உள்ளது என்பதை மருத்துவர் இறுதியாகத் தீர்மானிக்க இயலுகிறது.

MRI மூலம் தோற்றுவிக்கப்படும் நிழலுருக்களை மின்னணு முறையில் குறுந்தகடு வடிவிலோ, இலக்கமுறை பெரும்சேமிப்பு (digital cloud server) மூலக்கணினிகளிலோ சேமித்து வைக்கவும் இயலும் அச்சுப்பிரதியும் எடுக்க இயலும்.

மருத்துவ முக்கியத்துவம்

மார்பு, வயிறு, இடுப்புப்பகுதி, சிறுநீர்ப்பை, இனப்பெருக்க உறுப்புகள், இரத்தக் குழல்கள் மற்றும் நிணநீர் முடிச்சுகள் போன்ற பகுதிகளை ஆய்வு செய்யப் பயன்படுகிறது.

MRI பரிசோதனையைக் கீழ்க்கண்ட நோயறிதலுக்காகவும் தாங்கள் மேற்கொள்ளும் சிகிச்சை படிநிலைகளைக் கண்காணிக்கவும் மருத்துவர்கள் பயன்படுத்துகிறார்கள்.

1. மார்பு, வயிற்றுப்பகுதி மற்றும் இடுப்புப்பகுதி கட்டிகளைக் கண்டறியலாம்.

2. கல்லீரல் தொடர்பான நோய்கள், இரைப்பை வீக்க நோய், இதய நோய்கள் குறிப்பாகப் பரம்பரை வகை இதய நோய்கள் போன்றவற்றைக் கண்டறியலாம்.

3. இரத்தக்குழாய் குறைபாடுகள், இரத்தக்குழாய் வீக்கங்கள் (வாஸ்குலைடிஸ்) போன்றவற்றைக் கண்டறியலாம்.

4. கருவுற்ற பெண்ணின் கருப்பையில் வளரும், குழந்தையின் வளர்நிலையைக் கண்டறியலாம்.

5. காயங்கள், முழங்கை, முழங்கால், மணிக்கட்டு போன்ற பகுதிகளில் ஏற்படும் தசை நாண் கிழிசல்கள் ஆகியவற்றைக் கண்டறியலாம்.

தெரிந்து தெளிவோம்

மெல்லிய திசுக்களையும், இரத்தக் குழல்களையும் ஆய்வு செய்ய, காந்த ஒத்ததிர்வு நிழலுருவாக்கம் (MRI) ஏன் பயன்படுத்தப்படுகிறது?
