நுண்ணோக்கியியல், அதன் வகை

நுண்ணோக்கியியல் (Microscopy)

செல் மற்றும் செல் நுண்ணமைப்பைப் பற்றி அறிவதற்கு நுண்ணோக்கியானது தவிர்க்க முடியாத ஒரு கருவியாக உள்ளது. இது நுண்ணிய உயிரினங்களைப் பற்றி படிப்பதற்கு உதவுவதால் அதனை நுண்ணோக்கி என்று அழைக்கின்றோம். கிரேக்க மொழியில் (Mikros - மைக்ரோஸ் - சிறிய, skipein - ஸ்கைப்பின் - பார்த்தல்). Z. ஜேன்சென் என்பவர் கூட்டு நுண்ணோக்கியைக் கண்டறிந்தார்.

வேறுபடுத்தல் திறன் (Resolution)

வேறுபடுத்தல் திறன் என்பது இரண்டு புள்ளிகளுக்கு இடையேயுள்ள பொருளின் விவரத்தைத் தெளிவாகக் காட்டும் லென்சுகளின் திறன் ஆகும். இது ஒரு பொருளைப் பற்றிய மிகத் துல்லியமான விவரமாகும். இதனைக் கீழ்க்காணும் சூத்திரத்தின் மூலம் கண்டறியலாம்.

வேறுபடுத்தல் திறன் = (0.61λ) / NA

இங்கு λ  = ஒளியின் அலைநீளம் மற்றும் NA என்பது எண்களின் திறப்பு

எண்களின் திறப்பு (Numerical Aperture)

இது ஒரு முக்கியப் பார்வைக்குரிய நிலைத்தன்மை. இது பார்வை லென்சின் வேறுபடுத்தும் திறனைக் குறிக்கிறது. எண்களின் திறப்பு உயர்வாக இருப்பின் அதனுடைய வேறுபடுத்தல் திறன் அதிகமாக இருக்கும்.

உருப்பெருக்கம் (Magnification)

ஒரு பிம்பத்தின் அளவை பார்வைக்குப் பெரிதாக்கிக் காண்பிப்பதற்கு உருப்பெருக்கம் என்று பெயர். இது கீழ்க்காணும் சூத்திரத்தின் மூலம் கணக்கிடப்படுகிறது.

உருப்பெருக்கம் = நுண்ணோக்கியின் மூலம் காணப்படும் பிம்பத்தின் அளவு / சாதாரணக் கண்கள் மூலம் காணப்படும் பிம்பத்தின் அளவு

நுண்ணோக்கியானது லென்சு அமைப்பின் அடிப்படையில் வேலை செய்கிறது. இது ஒளி மற்றும் லென்சு பண்புகளாகிய எதிரொளித்தல், உருப்பெருக்கம், எண் திறப்பு ஆகியவற்றைச் சார்ந்தது. பல லென்சுகளைக் கொண்ட பொதுவான ஒளி நுண்ணோக்கி, கூட்டு நுண்ணோக்கி என்று அழைக்கப்படுகிறது. தொடர்பில் உள்ள மாதிரிகள் மூலமாக நுண்ணோக்கியின் மூலங்களிலிருந்து வெளிப்படும் ஒளியைக் கண்கள் அல்லது நிகழ்ப்படக் கருவிக்குச் செலுத்தப்படுகிறது.

1. மிகை ஒளி புல நுண்ணோக்கி (Bright Field Microscope)

செல்களைப் பற்றிய பல்வேறு அம்சங்களை அறிவதற்கு வழக்கமாக மிகை ஒளிபுலநுண்ணோக்கி பயன்படுகிறது. இது புலனாகும் ஒளிக்கதிர்களை வெவ்வேறு அளவில் ஈர்த்து, ஒளியை மாதிரிகளில் நேரடியாகக் கடத்தி மாதிரியின் பல்வேறு பகுதிகளின் வேறுபட்ட பிம்பத்தை வெளிப்படுத்த உதவுகிறது. மாதிரிகளுக்கு வேதிகாரணிகளைக் (Reagent) கொண்டு சாயமேற்றும் போது அவை தெளிவாகப் புலப்படுகின்றன. இக்காரணிகள் மாதிரியின் செல் மற்றும் திசுக்களுடன் வினை புரிவதே இதற்குக் காரணமாகும்.

இங்கு ஒளிக்கற்றைகள் மேடையின் மீது வைக்கப்பட்டுள்ள மாதிரியின் மீது, ஒளிக்குவிப்பானால் குவிக்கப்படுகிறது. இந்த ஒளி, ஒளிரும் குமிழ் விளக்கு (CFL) அல்லது ஒளி உமிழும் டையோடு (LED)-லிருந்து உருவாகிறது. இந்நுண்ணோக்கி இரண்டு வகை லென்சு அமைப்புகளால் ஆனது. அவை முறையே பொருளருகு லென்சு (பொருளுக்கு மிக அருகில்), கண்ணருகு லென்சு (கண்ணுக்கு மிக அருகில்) ஆகும். இவ்விரண்டு லென்சுகளுக்கும் இடையே ஒளி செலுத்தப்படுகிறது. தேவைக்கேற்ப உருப்பெருக்கத்தைப் பெறுவதற்குச் சில புள்ளியில் சுழற்றிச் சரிசெய்யக்கூடிய நான்கு வகை பொருளருகு லென்சுகள் (5x, 10x, 45x மற்றும் 100x) உள்ளன. இது எண்திறப்பு மதிப்பின் கொள்கை மற்றும் அதனுடைய வேறுபடுத்தும் திறன் ஆகியவற்றின் அடிப்படையில் செயல்படுகிறது.

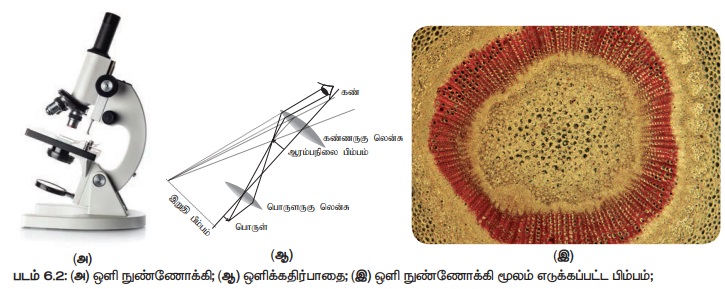

நுண்ணோக்கியின் முதல் உருப்பெருக்கம் பொருளருகு லென்சு மூலம் பெறப்படுகிறது. இதற்கு முதன்மை உருப்பெருக்கம் என்று பெயர் மற்றும் இதன் மூலம் உண்மையான, தலைகீழான மெய் பிம்பம் தோன்றுகிறது. இரண்டாவது உருப்பெருக்கம் கண்ணருகு லென்சு மூலம் உண்டாகிறது. இது இரண்டாம் நிலை உருப்பெருக்கம் என்று பெயர். மற்றும் இதன் மூலம் தலைகீழான மாயபிம்பம் உருவாகிறது (படம் 6.2 அ, ஆ, இ).

2. மின்னணு நுண்ணோக்கி (Electron Microscope)

மின்னணு நுண்ணோக்கி முதன் முதலில் எர்னஸ்ட் ரஸ்கா (1931) அவர்களால் அறிமுகப்படுத்தப்பட்டது. அது. G.பின்னிங் மற்றும் H.ரோகர் (1981) என்பவர்களால் மேம்படுத்தப்பட்டது. இதனைப் பயன்படுத்திச் செல் நுண்ணுறுப்புகளின் நுண்ணிய விளக்கங்களைப் பகுத்தறிவதற்கு ‘நுண்ணமைப்பு’ என்று பெயர். ஒரு இடத்திலுள்ள ஒளிக்கற்றையில் எலக்ட்ரான் கற்றைகளைப் பயன்படுத்தும்போது ஒரு எளிய நுண்ணோக்கியை விட 1,00,000 மடங்கு வேறுபடுத்தும் திறனை மின்னணு நுண்ணோக்கிப் பெறுகிறது.

எலக்ட்ரான் நுண்ணோக்கியில் உற்றுநோக்கப்பட வேண்டிய மாதிரி நீர் நீக்கம் செய்யப்பட்டு, எலக்ட்ரான் ஒளிப்புகாவண்ணம் தங்கம் அல்லது பலேடியம் கொண்டு பதிக்கப்படுகிறது. இவை எலக்ட்ரான்களை தாங்கி நிற்கவும், மேலும் வேறுபடுத்திய பிம்பத்தை உருவாக்குவதிலும் அத்தியாவசியமாக உள்ளது.

நுண்ணோக்கியின் அளவீடுகள் :

நுண்ணோக்கியில் மேலும் ஒரு வசதி உள்ளது. அதாவது நுண்ணிய பொருள்களை அளவிட முடியும். இந்தத் தொழில்நுட்பம் மைக்ரோமெட்ரி என அழைக்கப்படுகிறது. இங்கு அளவிட இரண்டு அளவுகோள்கள் பயன்படுகின்றன.

1) விழி மைக்ரோமீட்டர் (Ocular Micrometer)

2) மேடை மைக்ரோமீட்டர் (Stage Micrometer)

விழி மைக்ரோமீட்டர்: இது கண்ணருகு லென்சுக்குள் 10 மி.மீ பொருத்தப்பட்டுள்ளது. இதில் ஒரு மெல்லிய ஒளி ஊடுருவும் கண்ணாடி வட்டு உள்ளது. இதில் உள்ள கோடுகள் 100 சம ஒவ்வொரு பிரிவும் 0.1 மி.மீ அலகுகளாகப் பிரிக்கப்பட்டுள்ளன. இந்த அளவுகோளுக்கு மதிப்பில்லை .

மேடை மைக்ரோமீட்டர்: இது ஒரு கண்ணாடி தகடு. இதில் ஒரு கோடு 100 அலகுகளாகப் பிரிக்கப்பட்டுள்ளது. இந்தக் கோட்டின் நீளம் 10 மி.மீ. ஆகும். இரண்டு அருகமைந்த கோடுகளுக்கு இடையேயுள்ள தூரம் 10 μm. இந்த மேடை மைக்ரோமீட்டரில் நாம் காணும் மதிப்பு விழி மைக்ரோமீட்டருக்கு மாற்றப்படுகிறது. ஆகவே இந்த அளவீடுகள் விழி மைக்ரோமீட்டர் மூலமே பெறப்படுகிறது.

ஒரு விழி மைக்ரோமீட்டரில் இரண்டு அருகமைந்த கோடுகளுக்கு   இடையேயுள்ள தூரம் = மேடை பிரிவுகளின் எண்ணிக்கை / விழி பிரிவுகளின் எண்ணிக்கை x 10

மின்னணு நுண்ணோக்கி இரண்டு வகைப்படும். அவை முறையே

(1) ஊடுருவல் மின்னணு நுண்ணோக்கி (TEM)

(2) பரவல் (ஸ்கேனிங்) மின்னணு நுண்ணோக்கி (SEM).

1) ஊடுருவல் மின்னணு நுண்ணோக்கி (TEM)

இது மிகவும் பொதுவாகப் பயன்படுத்தப்படும் மின்னணு நுண்ணோக்கியாகும். இது இரு பரிமாணப் பிம்பங்களைத் தருகிறது. ஊடுருவல் மின்னணு நுண்ணோக்கியின் பாகங்களாவன :

அ) எலக்ட்ரான் உற்பத்தி அமைப்பு (Electron generating system)

ஆ) எலக்ட்ரான் குவிப்பான் (Electron condenser)

இ) மாதிரி பொருளருகு (Speciemen objective)

ஈ) குழாய் லென்சு (Tube lens)

உ) வெளியே காட்டும் நிழற்படக்கருவி (Projector)

எலக்ட்ரான் கற்றைகளை மாதிரிப் பொருளின் வழியே செலுத்தும் பொழுது ஒளிரும் திரையில் பிம்பத்தை உருவாக்குகிறது. இவற்றின் உருப்பெருக்கம் 1 - 3 லட்சம் மடங்காகும். வேறுபடுத்தும் திறன் 2-10  ஆக இருக்கும். இதனைப் பயன்படுத்தி வைரஸ்கள், மைக்கோபிளாஸ்மா, செல் நுண்ணுறுப்புகள் ஆகியவற்றைப் பற்றி நாம் விரிவாகப் படித்தறியலாம். (படம் 6.3 அ , ஆ)

2. பரவல் (ஸ்கேனிங்) மின்னணு நுண்ணோக்கி (SEM)

இந்நுண்ணோக்கி TEM - யைக் காட்டிலும் குறைவான வேறுபடுத்தும் திறனைக் கொண்டுள்ளது. இந்நுண்ணோக்கியால் ஒரு மாதிரிப் பொருளின் பரப்புப் பகுதிகளின் முப்பரிமாணங்களைக் காணலாம். இதில் மின்னணுக்கள் லென்சுகளின் மூலம் ஒரு புள்ளியில் குவிக்கப்படுகின்றன. இதில் பொருளின் ஊடாக வெளிப்படும் கதிர்கள் பலவிதமான கதிர்களைத் தோற்றுவிக்கின்றன. (துரப்பண மின்னணுக்கள், இரண்டாம் நிலை மின்னணுக்கள், பின்புறம் சிதறும் மின்னணுக்கள்). இவைகள் தகுந்த ஒரு கண்டுபிடிப்பு அமைப்பினால் (detector) ஒன்று சேர்க்கப்பட்டுப் பெரிதாகப்பட்டுப் பின்பு பிம்பம் ஒளிரும் திரையில் விழுமாறு அமைந்துள்ளது. இதன் உருப்பெருக்கம் 2,00,000 மடங்கு மற்றும் வேறுபடுத்தும் திறன் 5 - 20 nm (படம் 6.4 அ,ஆ) ஆகும்.
