திருப்பு விசையின் வரையறை
ஒரு புள்ளி அல்லது அச்சைப் பொருத்து பொருளின் மீது செயல்படுத்தப்படும் புறவிசையின் திருப்புத்திறன் திருப்பு விசை என வரையறுக்கப்படுகிறது. திருப்பு விசையின் சமன்பாடு
இங்கு, என்பது படம் 5.4 ல் காட்டியுள்ளவாறு ஆயபுள்ளியிலிருந்து பொருளின் மீது என்ற விசை செயல்படும் புள்ளியின் நிலை வெக்டராகும்.
இங்கு மற்றும் இன் பெருக்குத் தொகையை வெக்டர் பெருக்கம் அல்லது குறுக்குப் பெருக்கம் எனலாம். இரு வெக்டர்களை, வெக்டர் பெருக்கம் அல்லது குறுக்கு பெருக்கம் செய்யும் போது வரும் வெக்டரானது அவ்விரு வெக்டர்களுக்கு செங்குத்துத் திசையில் இருக்கும். (அலகு 2 பிரிவு 25 இல் காண்க: தலைப்பு : 25) எனவே திருப்பு விசை என்பது வெக்டர் அளவாகும்.
திருப்பு விசையானது எண்ணளவில் rFsinθ, என்ற எண்மதிப்பையும், மற்றும் க்கு செங்குத்தான திசையும் பெற்றிருக்கிறது. இதன் அலகு N m.
இங்கு θ என்பது மற்றும் -க்கு இடைப்பட்ட கோணம் மற்றும் nˆ என்பது இன் திசையில் அமைந்த ஓரலகு வெக்டர். திருப்புவிசை என்பது மற்றும் ஆகிய இரு வெக்டர்களில் இருந்து பெறப்படுவதால், இதனை போலி வெக்டர் (pseudo vector) என்றும் அழைக்கலாம்.

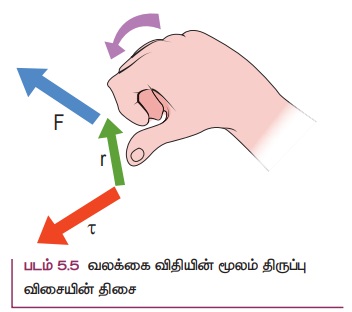

திருப்பு விசையின் திசையினை வலக்கை விதியை பயன்படுத்தி காணலாம். இவ்விதியின்படி, வலதுகையின் விரல்கள் நிலைவெக்டரின் திசையிலும் உள்ளங்கை விசையின் திசையைப் பார்த்தவாறும் வைத்துக்கொண்டு விரல்களை மடக்கும்போது நீட்டப்பட்ட கட்டைவிரல் திருப்பு விசையின் திசையைக் குறிக்கும். இது படம் 5.5 இல் காட்டப்பட்டுள்ளது.

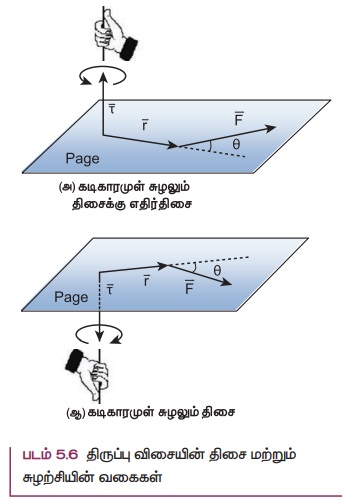

திருப்பு விசையின் திசையைக் கொண்டு, அத்திருப்பு விசை எவ்வகையான சுழற்சியை ஏற்படுத்தும் என்று கண்டறியலாம். உதாரணமாக திருப்பு விசையின் திசையானது தளத்திற்கு வெளியே செயல்படுகிறது எனில் திருப்பு விசையினால் ஏற்படும் சுழற்சி கடிகார முள் சுழலும் (இடஞ்சுழி) திசைக்கு எதிர்த் திசையிலும், மாறாக தளத்தை நோக்கி திருப்பு விசையானது செயல்படுகிறது எனில் சுழற்சியின் திசை கடிகார முள் சுழலும் திசையிலேயே (வலஞ்சுழி) செயல்படுகிறது. இவை படம் 5.6 இல் காட்டப்பட்டுள்ளன.
திருப்பு விசையின் எண்மதிப்பும், திசையும் பல நிகழ்வுகளில் தனித்தனியே பெறப்படுகின்றன. திருப்பு விசையின் திசையைக் கண்டறிய வலக்கைவிதி அல்லது வெக்டர் விதியை பயன்படுத்தியும், எண்மதிப்பை கண்டறிய ஸ்கேலர் வடிவத்தை பயன்படுத்தியும், அதாவது
என்ற சமன்பாட்டின் மூலமும் பெறலாம்.
திருப்பு விசையின் எண் மதிப்பை பெற sinθ வை r அல்லது F உடன் சேர்த்து இருவகைகளில் குறிக்கலாம்.

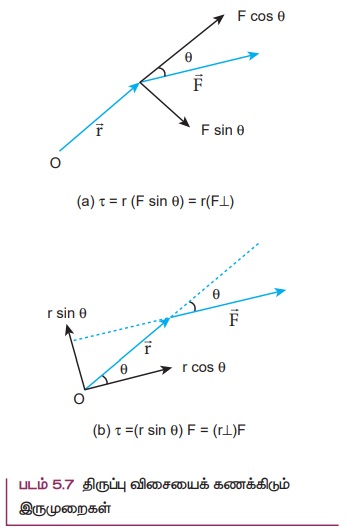

இங்கு, (F sin θ) என்பது க்கு செங்குத்தான இன் கூறு. அதே போல் (r sin θ) என்பது க்கு செங்குத்தான ன் கூறு. இவ்விரு நிகழ்வுகளையும் படம் 5.7 இல் காணலாம்.
மற்றும் க்கு இடைப்பட்ட கோணம் θ வை அடிப்படையாகக் கொண்டு திருப்பு விசையானது வெவ்வேறு மதிப்புகளைப் பெறும்.
மற்றும் ஆனது ஒன்றுக்கொன்று செங்குத்தாக உள்ள போது திருப்பு விசையின் மதிப்பு பெருமமாகும். அதாவது θ = 90° எனும்பொழுது sin 90° = 1, என்பதால் = rF

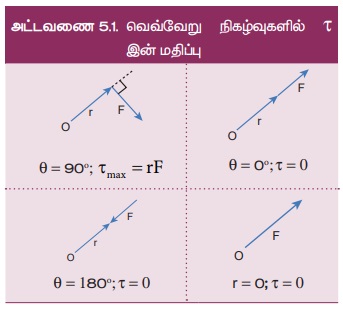

மற்றும் இணையாக ஒரே திசையிலோ, எதிரெதிர் திசையிலோ செயல்படும் போது திருப்பு விசையின் மதிப்பு சுழியாகிறது. இரு வெக்டர்களும் இணையாக ஒரே திசையில் உள்ள போது θ = 0° மற்றும் sin 0° = 0. இரு வெக்டர்களும் இணையாக எதிரெதிர் திசையில் உள்ள போது θ = 180° மற்றும் sin 180° = 0. எனவே விசையானது ஆதாரப்புள்ளியில் செயல்படுகிறதெனில் = 10 மற்றும் = 0 அதாவது திருப்பு விசையின் மதிப்பு சுழியாகும். இதன் வெவ்வேறான நிகழ்வுகளை கீழ்கண்ட அட்டவணை 5.1 காணலாம்.
இதுவரை ஒரு புள்ளியைப் பொருத்து திருப்பு விசையைப் பற்றி பயின்றோம். இப்பகுதியில் அச்சைப் பொருத்து திருப்பு விசையைப் பற்றி பயிலலாம். திண்மப்பொருள் ஒன்று AB யைப் பொருத்து சுழல்வது படம் 5.8 இல் காட்டப்பட்டுள்ளது. திண்மப்பொருளில் P என்ற புள்ளியில் F விசை செயல்படுகிறது என கொள்க. விசை F ஆனது தளம் ABP ல் அமையாமல் இருக்கலாம். அச்சு AB யில் ஏதேனும் ஒரு புள்ளியை ஆதிப்புள்ளி O என எடுத்துக்கொள்வோம்.
படைப்பாற்றல் மற்றும் புதுமைகள் நிறைந்த பாரம்பரிய விளையாட்டுகளுக்கு தமிழகம் பெயர் பெற்றது. அதில் ஒரு புகழ்பெற்ற விளையாட்டு சில்லுக்கோடு (பாண்டி). ஒரு செவ்வக வடிவகட்டத்தினுள் பல செவ்வகப்பிரிவுகள் படத்தில் காட்டியுள்ளவாறு உள்ளன. செவ்வக கட்டங்களில் ஒரு காலினால் தாவிச் செல்ல வேண்டும். ஒற்றை காலில் தாவிச்செல்லும்போது ஒரு புறமாக சாய்ந்து செல்வதற்குக் காரணம், சாய்ந்த நிலையில் இயற்கையாகவே, ஈர்ப்பு விசையையும் (mg), தரையின் செங்குத்து விசையும் (N) ஒன்றுக்கொன்று சமன்செய்யப்படுவதால் திருப்பு விசை சுழியாகிறது. இவ்வாறு இல்லை எனில் இவ்விரு விசைகளும் வெவ்வேறு புள்ளிகளின் வழியே செயல்படும் நிலையில் தொகுபயன் திருப்பு விசை செயல்பட்டு விளையாடுபவரை கீழே விழச்செய்யும்.

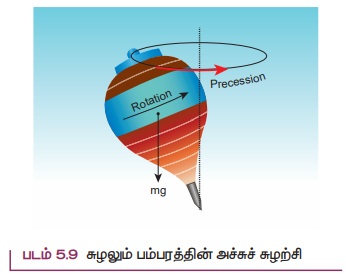

புள்ளி O வைப்பொருத்து Fன் திருப்புவிசை, மேலும் அச்சின் திசையில் இத்திருப்பு விசையின் கூறானது அச்சைப்பொறுத்த விசையின் திருப்பு விசையாகும். இதனை கண்டறிய நாம் முதலில் திருப்பு விசை வெக்டர் க்கும் மற்றும் அச்சு AB க்கும் இடையேயான கோணம் φ யை காண வேண்டும். (விசையின் தளம் ABP யில் இல்லை என்பதை நினைவில் கொள்க) AB யை பொருத்து உள்ள திருப்புவிசை என்பது AB இன் வழியாகச் செல்லும் திருப்பு விசை | x| யின் கிடைத்தளக்கூறு | x|cos φ ஆகும். அதைப்போல AB க்கு செங்குத்தான திருப்பு விலை | x|sin φ. அச்சின் வழியே ஒரு பொருளின் மீது செயல்படும் திருப்புவிசை , அப்பொருளை அச்சைப்பொருத்து சுழற்றுகிறது. மேலும் அச்சுக்கு செங்குத்தாக உள்ள திருப்பு விசை சுழல் அச்சைச் சுழற்றுகிறது. இவை இரண்டு ஒரே நேரத்தில் திண்மப்பொருளின் மீது செயல்படும் போது பொருளானது அச்சுச் சுழற்சியை (precession) மேற்கொள்ளும். சுழலும் பம்பரம் ஒன்று ஓய்வு நிலையை நெருங்கும் போது அச்சு சுழற்சியை மேற்கொள்ளும் என்பதை படம் 5.9 லிருந்து அறியலாம்.
அச்சுச் சுழற்சியை விளக்குவது என்பது நம் பாடப்பகுதிக்கு அப்பாற்பட்டது. எனவே, திருப்பு விசைகளின் செங்குத்து கூறுகளின் விளைவை நீக்குவதற்கு சிலவரம்புகளைக் கருதினால் சுழல் அச்சு சுழற்சி அடையாமல் ஒரே அச்சில் நிலை பெற்று இருக்கிறது. எனவே, திருப்புவிசையின் செங்குத்து கூறுகளை கருத வேண்டிய அவசியம் இல்லை. இதன் பின்னர் திண்மப்பொருட்களின் திருப்பு விசைகளின் கணக்கீடுகளுக்கு கீழ்க்கண்டவற்றை மட்டும் கருதினால் போதுமானது. அவை பின்வருமாறு
(1) அச்சிற்கு, செங்குத்தான தளத்தில் அமைந்த விசைகளை மட்டும் கருத வேண்டும் (மற்றும் அச்சினை வெட்டிச்செல்லவும் கூடாது)
(2) அச்சிற்கு செங்குத்தாக உள்ள நிலை வெக்டரையே கருத வேண்டும்.
அச்சுக்கு இணையான விசை, அச்சுக்கு செங்குத்தான திசையில் திருப்பு விசையை கொடுக்கிறது. மேலும் இதனை கருத வேண்டிய அவசியமும் இல்லை. அச்சை வெட்டிச் செல்லும் விசைகள், r = 0 என்பதால் திருப்பு விசையை உருவாக்காது. அச்சின் வழியேயான நிலை வெக்டர் அச்சிற்கு செங்குத்தாக திருப்பு விசையை விளைவிக்கும் எனவே இதனைக் கருத வேண்டிய அவசியம் இல்லை.
ஓர் அச்சைப் பற்றிய விசையின் திருப்பு விசை ஆதிப்புள்ளியை அந்த அச்சிலேயே தேர்ந்தெடுத்தால் ஆதியை தேர்ந்தெடுப்பதை சார்ந்திராமல், அமையும். இதனை கீழ்க்கண்டவாறு காணலாம்.

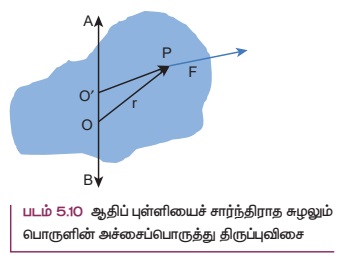

திண்மப் பொருளொன்றில் உள்ள AB என்ற சுழற்சி அச்சில் உள்ள O என்ற ஆதிப்புள்ளியை எடுத்துக்கொள்வோம். புள்ளி P யின் மீது விசை F செயல்படுவதை படத்தில் காட்டியுள்ளவாறு கருதுவோம். இப்போது அச்சில் ஏதேனும் ஒரு இடத்தில் மற்றொரு புள்ளி O' ஐ படத்தில் காட்டியுள்ளவாறு, தேர்வு செய்ய வேண்டும்.
O' யைப் பொருத்த விசையின் திருப்பு விசை,
க்கு செங்குத்தாக இருப்பதால், இப்பகுதியானது AB வழியாக எந்த கூறையும் பெற்றிருப்பதில்லை. எனவே, ஆகியவை AB வழியாக சம கூறினைப் பெற்றிருக்கும்.
நிலையான அச்சைப் பொருத்து சுழலும் திண்மப் பொருளைக் கருதுக. ஒரு புள்ளி நிறை m ஆனது படத்தில் காட்டியுள்ளவாறு நிலையான அச்சைப் பொருத்து வட்ட இயக்கத்தை மேற்கொள்கிறது. தொடுவியல் விசை ஆனது புள்ளி நிறையை சுழலச் செய்ய தேவையான திருப்பு விசையை அளிக்கிறது. இந்த தொடுவிசை ஆனது புள்ளி நிறையின் நிலை வெக்டருக்கு செங்குத்தாக செயல்படுகிறது.
இது புள்ளி நிறை m இன் மீது உருவாக்கும் திருப்பு விசையானது
இவ்விசையானது நிலை வெக்டர் க்கு செங்குத்தாக புள்ளி நிறையின் மீது செயல்படுகிறது. அச்சைப்பொருத்து புள்ளி நிறையின் மீது செயல்படும் திருப்பு விசையானது அந்த அச்சைப்பொருத்து புள்ளிநிறையின் மீது கோண முடுக்கம், α வை உருவாக்குகிறது.
வெக்டர் வடிவில்
τ மற்றும் α இவற்றின் திசையானது சுழலும் அச்சின் வழியாகவே அமையும். τ இன் திசையில் α அமைந்தால், இது கோண முடுக்கத்தை ஏற்படுத்தும். மாறாக, τ ன் திசை α வுக்கு எதிராக அமைந்தால் கோண எதிர்முடுக்கத்தை உருவாக்கும். சமன்பாடுகள் 5.14 மற்றும் 5.15 இல் உள்ள கோவை "mr2" புள்ளி நிறையின் நிலைமத்திருப்புத் திறன் என்று அழைக்கப்படுகிறது. திண்மப் பொருளானது புள்ளி நிறையைப் போன்ற பல துகள்களால் ஆக்கப்பட்டள்ளது. எனவே, அப்பொருளின் நிலைமத் திருப்புத்திறன் என்பது அப்பொருள் உள்ளடக்கிய தனித்தனியான எல்லா புள்ளி நிறைகளின் நிலைமத் திருப்புத் திறன்களின் கூடுதல் ( I = ∑mi ri2 ) ஆகும். எனவே, திருப்பு விசையின் சமன்பாடு
வெவ்வேறான வடிவம் கொண்ட பொருட்களின் நிலைமத்திருப்புதிறன் மற்றும் அதன் முக்கியத்துவத்தை மேலும் பிரிவு 5.4 இல் பயிலலாம்.
தீர்க்கப்பட்ட எடுத்துக்காட்டு கணக்குகள் திருப்பு விசை
எடுத்துக்காட்டு 5.7
ஸ்பேனரின் கைப்பிடிக்கு செங்குத்தாக படத்தில் காட்டியுள்ளவாறு விசை செலுத்தப்படுகிறது. (i) திருகு மறை (Nut) யின் மையத்தைப் பொருத்து விசையின் திருப்பு விசை (ii) திருப்பு விசையின் திசை மற்றும் (ii) திருகு மறையைப் (Nut) பொருத்து திருப்பு விசை ஏற்படுத்தும் சுழற்சியின் வகை ஆகியவற்றைக் காண்க.
தீர்வு
ஸ்பேனரின் கைப்பகுதியின் நீளம்,
r = 15 cm = 15 × 10-2 m
செலுத்தப்பட்ட விசை, F = 25N
r க்கும் F க்கும் இடைப்பட்ட கோணம் θ = 90°
(i) திருப்பு விசை, τ θ = rF sinθ
ii) வலக்கை விதிப்படி, திருப்பு விசையின் திசையானது தாளின் தளத்திலிருந்து வெளிநோக்கி அமைந்துள்ளது.
(iii) திருப்பு விசை ஏற்படுத்திய சுழற்சி கடிகாரத்தின் திசைக்கு எதிர்திசையில் உள்ளது.
எடுத்துக்காட்டு 5.8
என்ற புள்ளியில் அமைந்த நிலை வெக்டரின் மீது செயல்படுகிறது. ஆதியைப் பொருத்து திருப்பு விசையின் மதிப்பை காண்க.
தீர்வு
எடுத்துக்காட்டு 5.9
பளு தூக்கி ஒன்றின் கரத்தின் நீளம் 20 m அக்கரமானது செங்குத்து அச்சோடு 30° கோணத்தில் நிறுத்தப்பட்டுள்ளது. 2 டன் எடையானது கரத்தால் தூக்கி நிறுத்தப்பட்டுள்ளது. பளு தூக்கியின் கரம் பொருத்தப்பட்ட நிலையான புள்ளியைப் பொருத்து புவியீர்ப்புவிசை ஏற்படுத்திய திருப்பு விசையைக் காண்க.
[தகவல்: 1 டன் = 1000 kg; g = 10 ms-2, கரத்தின் எடை புறக்கணிக்கத்தக்கது]
பெரும்பான்மையான கணக்குகளில் க்கு இடையேயுள்ள கோணம் நேரடியாக கொடுக்கப்படுவதில்லை. எனவே மாணவர்கள் க்கு இடையேயுள்ள கோணத்தை θ என எடுத்துக்கொள்ளப் பழகவும். அமைப்பில் உள்ள மற்ற கோணங்களை குறியிடும்போது α, β, ϕ எனவும் குறிக்கலாம்.
தீர்வு
தொங்கவிடப்பட்ட நிறையினால் ஏற்படும் விசை
இந்த கணக்கிற்கு மூன்று வெவ்வேறு முறைகளில் தீர்வு காணலாம்.
முறை - I
விசை F க்கும் கரத்தின் நீளம் r க்கும் இடையேயான கோணம் θ = 150°
பொருத்தப்பட்ட நிலை புள்ளியைப் பொருத்து கரத்தின் திருப்பு விசை
முறை-II
விசையையும், பளுதூக்கியில் கரம் பொருத்தப்பட்ட புள்ளியிலிருந்து செங்குத்து தொலைவையும் கருதுவோம்
முறை III
பளு தூக்கியின் கரம் பொருத்தப்பட்ட புள்ளியையும் செங்குத்து விசையையும் கருதுவோம்.
மூன்று முறைகளும் ஒரே தீர்வினை தருகிறது.
தீர்க்கப்பட்ட எடுத்துக்காட்டு கணக்குகள் அச்சைப் பொருத்து திருப்பு விசை
எடுத்துக்காட்டு 5.10
AB, OC, GH என்ற சட்டங்கள் ஒன்றுக்கொன்று செங்குத்தாக படத்தில் காட்டியுள்ளவாறு தரையில் நிலையாக பொருத்தப்பட்டுள்ளது. ஒரு கம்பி C என்ற புள்ளியில் கட்டப்பட்டுள்ளது. கம்பியின் தனித்த முனை D யானது விசை F இனால் இழுக்கப்படுகிறது. விசை உருவாக்கிய திருப்பு விசையின் எண் மதிப்பையும், திசையையும்
தீர்வு
(i) D யைப் பொருத்து திருப்பு விசை சுழி. (D வழியாக F செயல்படுகிறது).
C யைப் பொருத்து திருப்பு விசை சுழி. (C வழியாக F செயல்படுகிறது).
O யைப் பொருத்து திருப்பு விசை (GH அச்சு வழியாக செயல்படுகிறது).
B யைப் பொருத்து திருப்பு விசை (GH அச்சு வழியாக செயல்படுகிறது)
(F -ஐப் பொருத்து B-யிலிருந்து செங்குத்து தொலைவு OC)
(ii) CD யைப் பொருத்து திருப்பு விசை சுழி (F ஆனது CD க்கு இணை).
OC யைப் பொருத்து திருப்பு விசை சுழி (OC யினை F ஆனது வெட்டிச் செல்கிறது).
AB யைப் பொருத்து திருப்பு விசை சுழி (AB க்கு F இணையாகிறது).
GH யைப் பொருத்து திருப்பு விசை (GH திசையில் அமையும்.)
