மின்னழுத்த மானியை பயன்படுத்தி
மின்கலத்தின் அகமின்தடையை அளவிடுதல்

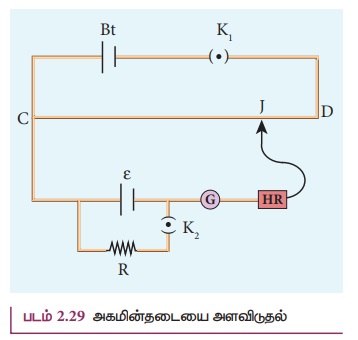

மின்கலத்தின் அகமின்தடையை அளவிட, படம்
2.29 ல் காட்டியுள்ளவாறு இணைப்புகள் மேற்கொள்ளப்படுகின்றன. மின்கலத்தொகுப்பு Bt இன்
நேர்மின்முனை மின்னழுத்தமானி கம்பியின் C முனையுடனும் எதிர்மின்முனை சாவி K1
வழியாக D முனையுடனும் இணைக்கப்பட்டுள்ளன. இதுவே முதன்மைச் சுற்றாக அமைகிறது.
அகமின்தடை காணவேண்டிய மின்கலம்εஇன் நேர்மின்முனை
மின்னழுத்தமானிக் கம்பியின் C முனையுடன் இணைக்கப்படுகிறது. மின்கலத்தின் எதிர்மின்முனையானது
கால்வனாமீட்டர், உயர்மின்தடையாக்கி வழியாக தொடுசாவி J உடன் இணைக்கப்படுகிறது. மின்கலம்
εன் குறுக்கே
ஒரு மின்தடைப்பெட்டி R மற்றும் K2 திறந்த நிலையில் சமன்செய் புள்ளி J கண்டறியப்பட்டு
சமன்செய் நீளம் CJ = l1அளவிடப்படுகிறது.
மின்கலமானது திறந்த சுற்றில் அமைவதால் அதன்
மின்னியக்கு விசை
மின்தடைப்பெட்டி Rல் ஒரு தகுந்த மின்தடையாக்கி
(10 Ω என இருக்கட்டும்)
தேர்ந்தெடுக்கப்பட்டு K2 சாவி மூடப்படுகிறது. r என்பது மின்கலத்தின் அக
மின்தடை என்க. மின்தடை R மற்றும் மின்கலம் வழியே மின்னோட்டம் I ஆனது
I= ε/R+r
Rன் குறுக்கே உள்ள மின்னழுத்த வேறுபாடு
V=ε
R/R+r
இந்த மின்னழுத்த வேறுபாடு மின்னழுத்தமானிக்கம்பிக்கு
குறுக்கே உள்ள மின்னழுத்த வேறுபாட்டால் சமன்செய்யப்படுகிறது. இந்த நீளத்தை l2
என்க. எனவே
சமன்பாடு (2.62) மற்றும் (2.63) லிருந்து
R, l1 மற்றும் l2 மதிப்புகளை
பிரதியிட மின்கலத்தின் அகமின்தடை கண்டறியப்படுகிறது. இச்சோதனையானது R இன் வெவ்வேறு
மதிப்புகளுக்கு மீண்டும் செய்யப்படுகிறது. சோதனையின் முடிவுகளின்படி மின்கலத்தின் அகமின்தடை
மாறிலியாக அமையாமல் மின்கலத்தின் குறுக்கேயுள்ள புற மின்தடை மதிப்பு அதிகரிக்கும் போது
அதிகரிப்பதை காணலாம்.
