விளக்கம், சூத்திரங்கள், தீர்க்கப்பட்ட எடுத்துக்காட்டு சிக்கல்கள் | கிர்க்காஃப் விதி - வீட்ஸ்டோன் சமனச் சுற்று | 12th Physics : UNIT 2 : Current Electricity
வீட்ஸ்டோன்
சமனச் சுற்று
கிர்க்காஃப் விதிகளின் முக்கிய பயன்பாடாக வீட்ஸ்டோன்
சமனச் சுற்று அமைகிறது. மின்சுற்று வலை (electrical networks) அமைப்புகளில் வீட்ஸ்டோன்
சமனச்சுற்றின் மூலம் தெரியாத மின்தடையாக்கியின் மதிப்பை கண்டறியவும், மின்தடையாக்கிகளை
ஒப்பிடவும் முடியும்.

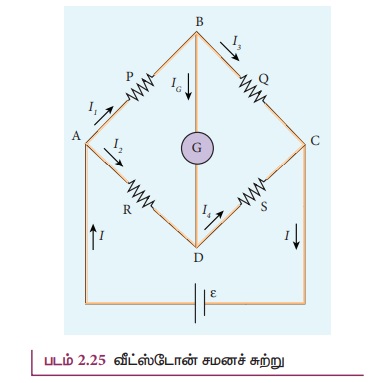

இந்த வலை அமைப்பில் P, Q, R மற்றும் S மின்தடையாக்கிகள்
படம் 2.25 ல் உள்ளவாறு இணைக்கப்பட்டுள்ளன. G என்ற கால்வனா மீட்டரானது B மற்றும் D புள்ளிகளுக்கிடையே
இணைக்கப்பட்டுள்ளது. கால்வனா மீட்டர் வழியே
பாயும் மின்னோட்டம் IG எனவும் அதன்
மின்தடை G எனவும் எடுத்துக் கொள்ளப்படுகிறது.
B சந்திக்கு கிர்க்காஃப் மின்னோட்ட விதியை
பயன்படுத்த,
D சந்திக்கு கிர்க்காஃப் மின்னோட்ட விதியை
பயன்படுத்த,
ABDA என்ற மூடிய சுற்றுக்கு கிர்க்காஃப் மின்னழுத்த
வேறுபாட்டு விதியை பயன்படுத்த,
ABCDA என்ற மூடிய சுற்றுக்கு கிர்க்காஃப் மின்னழுத்த
வேறுபாட்டு விதியை பயன்படுத்த,
B மற்றும் D புள்ளிகள் சமமின்னழுத்தத்தில்
இருந்தால், வீட்ஸ்டோன் சமனச்சுற்று சமநிலையில் இருக்கும். B மற்றும் D புள்ளிகளுக்கிடையே
மின்னழுத்த வேறுபாடு இல்லை என்பதால், கால்வனா மீட்டர் வழியே மின்னோட்டம் பாயாது.
(IG = 0). எனவே IG = 0 என சமன்பாடுகள் (2.45), (2.46) மற்றும்
(2.47) இல் பிரதியிட
சமன்பாடு (2.51) ஐ சமன்பாடு (2.48) ல் பிரதியிட
சமன்பாடு (2.52) ஐ சமன்பாடு (2.51) ஆல் வகுக்க,
இதுவே வீட்ஸ்டோன் சுற்றின் சமநிலைக்கான நிபந்தனை
ஆகும். இந்த நிலையில் மட்டுமே கால்வனா மீட்டர் சுழி விலக்கத்தை காட்டும். அருகருகே
உள்ள இரு மின்தடையாக்கிகளின் மதிப்பு நமக்கு தெரிவதாகக் கொண்டால், மற்ற இரு மின்தடையாக்கிகளை
ஒப்பிடலாம். மேலும் நான்கு மின்தடையாக்கிகளில் மூன்றின் மதிப்பு தெரிந்தால் தெரியாத
நான்காவது மின்தடையாக்கியின் மதிப்பையும் இதன் மூலம் கணக்கிட முடியும்.
உங்களுக்குத் தெரியுமா?
கால்வனா மீட்டர் என்பது மின்னோட்டத்தை கண்டறியவும் அளவிடவும் உதவும்
ஒரு சாதனம் ஆகும். மிகச்சிறிய அளவு மின்னோட்டங்களை அளவிட இதனை பயன்படுத்த முடியும்.
ஒரு மின்சுற்றின் வெவ்வேறு பகுதிகளில் உள்ள மின்னழுத்த வேறுபாட்டை ஒப்பிடவும் இது பெருமளவு
பயன்படுத்தப்படுகிறது.
எடுத்துக்காட்டு
2.23
ஒரு வீட்ஸ்டோன் சமனச்சுற்றில் P = 100, Ω, Q
= 1000 Ω மற்றும்
R = 40 Ω. கால்வனா
மீட்டரில் சுழி விலக்கம் ஏற்பட்டால், S இன் மதிப்பை கணக்கிடுக.
தீர்வு
P/Q = R/S
S=Q/P x R
S =1000/100 x 40 S = 400 Ω
எடுத்துக்காட்டு
2.24
படத்தில் உள்ள வீட்ஸ்டோன் சமனச் சுற்று சமநிலையில்
இருக்கும் நிலையில் xன் மதிப்பு என்ன ?
P = 500 Ω, Q =
800Ω, R
= x + 400,
S = 1000 Ω
தீர்வு
P/Q = R/S
500/800 = x + 400 /1000
x + 400 = 5/8 × 1000
x + 400 = 625
x = 625
400
x = 225 Ω
