சுழற்சி நிகழ்வு மற்றும் சுழற்சி நிகழ்விற்கான PV வரைபடம்

சுழற்சி நிகழ்வு (Cyclic Process)

இவ்வகை வெப்ப இயக்கவியல் நிகழ்வில், வெப்ப இயக்கவியல் அமைப்பு ஒரு நிலையிலிருந்து தொடர்ச்சியாக மாற்றமடைந்து இறுதியில் தனது தொடக்க நிலையை மீண்டும் அடையும். அமைப்பு தனது தொடக்க நிலையையே மீண்டும் அடைவதால் அக ஆற்றலில் ஏற்பட்ட மாறுபாடு சுழியாகும். சுழற்சி நிகழ்வில் அமைப்பிற்குள் வெப்பம் செல்லும், அதே போன்று அமைப்பிலிருந்தும் வெப்பம் வெளியேறும். வெப்ப இயக்கவியலின் முதல் விதியிலிருந்து, அமைப்பிற்கு மாற்றப்பட்ட தொகுபயன் வெப்பம் வாயுவால் செய்யப்பட்ட வேலைக்குச் சமமாகும்.

சுழற்சி நிகழ்விற்கான PV வரைபடம்

சுழற்சி நிகழ்விற்கான PV வரைபடம் ஒரு மூடப்பட்ட வளைகோடாகும்:

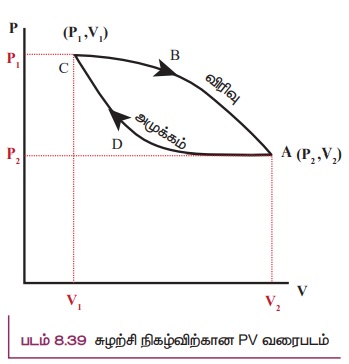

வாயுவானது சுழற்சி நிகழ்வினை மேற்கொள்கிறது எனக்கருதுக. இந்நிகழ்வில் வாயு ஒரு விரிவு மற்றும் ஒரு அமுக்கத்திற்குப் பின்வு தனது தொடக்க நிலையை படம் 8.39 இல் காட்டப்பட்டுள்ளவாறு அடைகிறது.

பருமன் V1 லிருந்து V2 க்கு வாயு விரிவடையும்போது வாயுவால் செய்யப்பட்ட வேலை W1 என்க. இவ்வேலை படம் 8.40 (a) இல் காட்டப்பட்டுள்ள CBA வளைகோட்டிற்குக் கீழே உள்ள பரப்பிற்குச் சமமாகும்.

பருமன் V2 விலிருந்து V1, க்கு வாயு சுருங்கும்போது வாயுவின் மீது செய்யப்பட்ட வேலை W, என்க. இவ்வேலை படம் 8.40 (b) இல் காட்டியுள்ளவாறு ADC வளைகோட்டிற்குக் கீழே உள்ள பரப்பிற்குச் சமமாகும்.

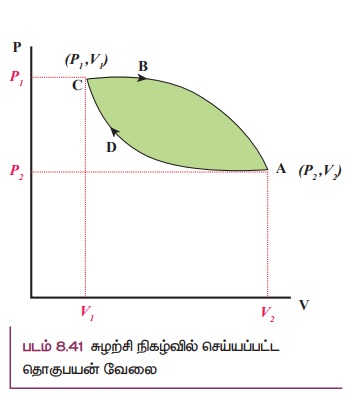

இந்த சுழற்சி நிகழ்வின் மூலம் செய்யப்பட்ட தொகுபயன் வேலை = W1 – W2 இது படம் 8.41 இல் காட்டப்பட்டுள்ள வளையப்பாதையின் நடுவே உள்ள பச்சை நிறமிடப்பட்ட பரப்பிற்குச் சமமாகும்.

எனவே சுழற்சி நிகழ்வில் செய்யப்பட்ட தொகுபயன் வேலை சுழி அல்ல. பொதுவாக தொகுபயன் வேலை நேர்க்குறியில் அல்லது எதிர்குறியில் இருக்கும். தொகுபயன் வேலை நேர்க்குறியில் இருப்பின், அமைப்பினால் செய்யப்பட்ட வேலை, அமைப்பின் மீது செய்யப்பட்ட வேலையைவிட அதிகமாக இருக்கும். தொகுபயன் வேலை எதிர்க்குறியில் இருந்தால் அமைப்பினால் செய்யப்பட்டால் வேலை, அமைப்பின் மீது செய்யப்பட்ட வேலையை விடக் குறைவாக இருக்கும்.

குறிப்பு

மேலும் சுழற்சி நிகழ்வில் செய்யப்பட்ட தொகுபயன் வேலை நேர்குறியாக இருப்பின் இந்நிகழ்வின் வரைபடம் வலஞ்சுழியாக அமையும். சுழற்சி நிகழ்வில் செய்யப்பட்ட தொகுபயன் வேலை எதிர்க்குறியாக இருப்பின் இந்நிகழ்வின் வரைபடம் இடஞ்சுழியாக அமையும்.

படம் 8.41 இல் உள்ள நிகழ்வு வலஞ்சுழி திசையில் செயல்படுகிறது.

எடுத்துக்காட்டு 8.22

வெப்ப இயக்கவியல் அமைப்பின் PV வரைபடங்கள் படத்தில் காட்டப்பட்டுள்ளன. ஒவ்வொரு சுற்று நிகழ்விற்குமான மொத்த வேலையைக் கணக்கிடுக.

தீர்வு

நேர்வு a) மூடப்பட்டப் பாதையின் திசை இடஞ்சுழியாக உள்ளது. இதிலிருந்து, அமைப்பின் மீது செய்யப்பட்ட வேலை, அமைப்பினால் செய்யப்பட்ட வேலையை விட அதிகமாகும். BC வளைகோட்டிற்குக் கீழே உள்ள பரப்பு வாயுவின் மீது செய்யப்பட்ட வேலையைக் கொடுக்கும் (அழுத்தம் மாறா அமுக்கம்). மேலும் DA வளைகோட்டிற்குக் கீழே உள்ள பரப்பு அமைப்பினால் செய்யப்பட்ட மொத்த வேலையைக் கொடுக்கும்.

BC வளைகோட்டிற்குக் கீழே உள்ள பரப்பு = செவ்வகம் B C 12 வின் பரப்பு = 1 × 4 = - 4J

இங்கு எதிர்க்குறி அமைப்பின் மீது செய்யப்பட்ட வேலையைக் குறிக்கிறது

DA வளைகோட்டிற்குக் கீழே உள்ள பரப்பு = 1 × 2 = + 2J

சுற்று நிகழ்வினால் செய்யப்பட்ட தொகுபயன் வேலை = -4 + 2 = -2J

நேர்வு (b): மூடப்பட்ட பாதையின் திசை வலஞ்சுழியாக உள்ளது. எனவே செய்யப்பட்ட வேலையின் தொகுபயன் மதிப்பு நேர்க்குறியாகும். அமைப்பின் மீது செய்யப்பட்ட வேலை, அமைப்பினால் செய்யப்பட்ட வேலையை விடக் குறைவானது என்பதை இதிலிருந்து அறியலாம்.

BC வளைகோட்டிற்குக் கீழே உள்ள பரப்பு வாயுவின்மீது செய்யப்பட்ட வேலையைக் கொடுக்கும் (அழுத்தம் மாறா அமுக்கம்). மேலும் AB வளைகோட்டிற்குக் கீழே உள்ள பரப்பு அமைப்பினால் செய்யப்பட்ட மொத்த வேலையைக் கொடுக்கும்.

AB வளைகோட்டிற்குக் கீழே உள்ள பரப்பு = (BC12) செவ்வகத்தின் பரப்பு + (A B C)

முக்கோணத்தின் பரப்பு = (1×2) + 1/2 × 1×2 = +3J

BC வளைகோட்டிற்குக் கீழே உள்ள பரப்பு = செவ்வகத்தின் பரப்பு = 1 × 2 = -2J

சுழற்சி நிகழ்வில் செய்யப்பட்ட தொகுபயன் வேலை = 1J இது ஒரு நேர்க்குறி மதிப்பாகும்.

நேர்வு (c) மூடப்பட்ட பாதையின் திசை இடஞ்சுழியாக உள்ளது. எனவே தொகுபயன் வேலை எதிர்க்குறியாகும். அமைப்பின் மீது செய்யப்பட்ட வேலை அமைப்பினால் செய்யப்பட்ட வேலையைவிட அதிகம் என்று இது காட்டுகிறது. AB வளைகோட்டிற்குக் கீழே உள்ள பரப்பு வாயுவின் மீது செய்யப்பட்ட வேலையைக் கொடுக்கும். (அழுத்தம் மாறா அமுக்கம்). மேலும் CA வளைகோட்டிற்குக் கீழே உள்ள பரப்பு அமைப்பினால் செய்யப்பட்ட மொத்த வேலையைக் கொடுக்கும்.

AB வளைகோட்டிற்குக் கீழே உள்ள பரப்பு = செவ்வகத்தின் பரப்பு = 4 × 1 = -4J

CA வளைகோட்டிற்குக் கீழே உள்ள பரப்பு = செவ்வகத்தின் பரப்பு + முக்கோணத்தின் பரப்பு = (1×2) + 1/2 × 1×2 = +3J

சுற்றுநிகழ்வினால் செய்யப்பட்ட மொத்த வேலை = -1J. இது ஒரு எதிர்க்குறி மதிப்பாகும்.
