அறிமுகம், வரையறை, சூத்திரம் - மாறுதிசை மின்னோட்டம் | 12th Physics : UNIT 4 : Electromagnetic Induction and Alternating Current

12 வது இயற்பியல் : அலகு 4 : மின்காந்தத்தூண்டலும் மாறுதிசைமின்னோட்டமும்

மாறுதிசை மின்னோட்டம்

மாறுதிசை மின்னழுத்த வேறுபாடு என்பது சீரான நேர இடைவெளியில் முனைவுத்தன்மை (Polarity) மாறுகின்ற மின்னழுத்த வேறுபாடு ஆகும் மற்றும் அதனால் விளையும் மாறுதிசை மின்னோட்டத்தின் திசையும் அதற்கேற்ப மாறுகின்றது.

மாறுதிசை மின்னோட்டம் (ALTERNATING CURRENT)

அறிமுகம்

பாடப்பகுதி 4.5-இல், காந்தப்புலத்தைச் சார்ந்த ஒரு கம்பிச்சுருளின் திசையமைப்பை மாற்றினால் மாறுதிசை மின்னியக்குவிசை தூண்டப்பட்டு, அதனால் மூடிய சுற்றில் மாறுதிசை மின்னோட்டம் பாய்வதை நாம் அறிந்தோம். மாறுதிசை மின்னழுத்த வேறுபாடு என்பது சீரான நேர இடைவெளியில் முனைவுத்தன்மை (Polarity) மாறுகின்ற மின்னழுத்த வேறுபாடு ஆகும் மற்றும் அதனால் விளையும் மாறுதிசை மின்னோட்டத்தின் திசையும் அதற்கேற்ப மாறுகின்றது.

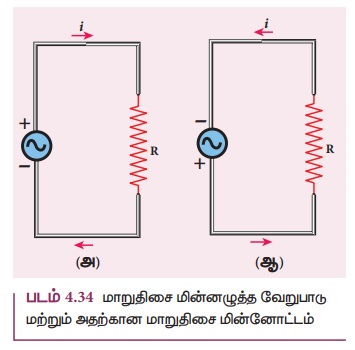

படம் 4.34 (அ)-வில், ஒரு மாறுதிசை மின்னழுத்த மூலம் R என்ற மின்தடையுடன் இணைக்கப்பட்டுள்ளது. ஒரு கணத்தில் மூலத்தின் மேல்முனை நேர்க்குறியாகவும், கீழ்முனை எதிர்க்குறியாகவும் உள்ளன. எனவேமின்னோட்டம் வலஞ்சுழி திசையில் பாய்கிறது. சிறிது நேரம் கழித்து மின்மூலத்தின் முனைகள் திருப்பப்படுகின்றன. அதனால் தற்போது மின்னோட்டம் இடஞ்சுழி திசையில் பாய்கிறது (படம் 4.34(ஆ)). மாறுபட்ட திசைகளில் சுற்றில் பாயும் இந்த மின்னோட்டம் மாறுதிசை மின்னோட்டம் எனப்படுகிறது.

சைன் வடிவ மாறுதிசை மின்னழுத்த வேறுபாடு

மாறுதிசை மின்னழுத்த வேறுபாட்டின் அலை வடிவம் சைன் அலை என்றால், அது சைன்வடிவ மாறுதிசை மின்னழுத்த வேறுபாடு எனப்படுகிறது. அதற்கான தொடர்பு

இங்கு v ஆனது மாறுதிசை மின்னழுத்த வேறுபாட்டின் கணநேர மதிப்பு (Instantaneous value), V_m ஆனது பெரும மதிப்பு (வீச்சு) மற்றும் w ஆனது மாறுதிசை மின்னழுத்த வேறுபாட்டின் கோண அதிர்வெண் ஆகும். ஒரு மூடிய சுற்றுக்கு சைன்வடிவ மாறுதிசை மின்னழுத்த வேறுபாடு அளிக்கப்பட்டால், விளையும் மாறுதிசை மின்னோட்டமும் சைன் வடிவில் உள்ளது. அதன் தொடர்பு

இங்கு I_m என்பது மாறுதிசை மின்னோட்டத்தின் பெரும் மதிப்பு (வீச்சு). ஒவ்வொரு அரை சுற்றுக்குப் பிறகும், சைன் வடிவ மின்னழுத்த வேறுபாடு அல்லது மின்னோட்டத்தின் திசை எதிர்த்திசையில் திருப்பப்படுகிறது. படம் 4.35 - இல் காட்டியுள்ளவாறு அதன் எண் மதிப்பும் தொடர்ச்சியாக மாறுகின்றது.

குறிப்பு

சுவாரசியம்என்னவெனில், இயற்கையில் சைன் அலைகள்பொதுவாக காணப்படுபவை. நீரின்அலைகள், ஊசல்அலைவுகள்போன்ற காலமுறை இயக்கங்கள் சைன் அலைகளுடன் தொடர்புடையவை. இதனால் சைன் அலையானது இயற்கையின் தேர்வு எனத்தெரிகிறது. மேலும் XI இயற்பியல் பாடப்புத்தகத்தின் அலகு 11 ஐக் காண்க.
