வெப்ப இயந்திரம் (HEAT ENGINE)

இந்த நவீன தொழில்நுட்ப உலகில், போக்குவரத்தில் தானியங்கி இயந்திரங்களின் பங்கு முக்கியத்துவம் வாய்ந்ததாகும். மோட்டார் சைக்கிள்கள் மற்றும் கார்களில் இயந்திரங்கள் உள்ளன. அவை பெட்ரோல் அல்லது டீசலை உள்ளீடாகப் பெற்றுக்கொண்டு சக்கரங்களை சுழற்றும் வேலையைச் செய்கின்றன. பெரும்பான்மையான இயந்திரங்களின் பயனுறுதிறன் 40% மேல் இல்லை இயந்திரங்களின் பயனுறு திறனுக்கான அடிப்படை கட்டுப்பாடுகளை வெப்ப இயக்கவியலின் இரண்டாம் விதிதான் தீர்மானிக்கிறது. எனவே இரண்டாம் விதியினைப் புரிந்து கொள்ள, வெப்ப இயந்திரங்களைப் புரிந்து கொள்வது அவசியமாகும்.

தேக்கி (Reservoir)

மிக அதிகமான வெப்ப ஏற்புத்திறன் கொண்ட வெப்ப இயக்கவியல் அமைப்பு என்று இதனை வரையறுக்காலாம். தேக்கியிலிருந்து வெப்பத்தை எடுத்தாலும் அல்லது தேக்கிக்கு வெப்பத்தை அளித்தாலும் தேக்கியின் வெப்பநிலை மாறாது.

எடுத்துக்காட்டு:

ஒரு டம்ளர் சூடான நீரை, ஏரி நீரில் ஊற்றினால் ஏரியின் வெப்பநிலை உயராது. இங்கு இந்த ஏரியினை தேக்கியாகக் கருதலாம்.

ஒரு குவளையில் உள்ள சூடான தேநீர் திறந்த வெளியில் உள்ள போது அது சூழலுடன் வெப்பச் சமநிலையை அடைகிறது. ஆனால் சூழலின் வெப்பநிலையில் குறிப்பிடத்தக்க எந்த மாற்றமும் ஏற்படவில்லை . எனவே சூழலை இங்கு தேக்கியாகக் கருதலாம்.

வெப்ப இயந்திரத்தை பின்வருமாறு வரையறை செய்யலாம்.

வெப்பத்தை உள்ளீடாகப் பெற்று, சுழற்சி நிகழ்வை மேற்கொள்வதன் மூலம் அவ்வெப்பத்தை வேலையாக மாற்றும் ஒரு கருவியே வெப்ப இயந்திரம் ஆகும். ஒரு வெப்ப இயந்திரத்திற்கு மூன்று பகுதிகள் உள்ளன அவை

(a) வெப்ப மூலம்

(b) செயல்படுபொருள்

(c) வெப்ப ஏற்பி

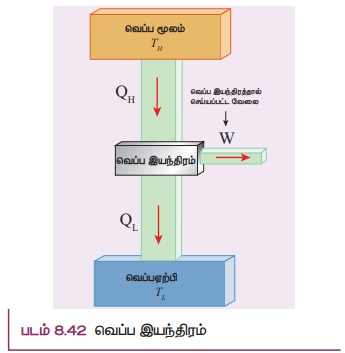

ஒரு வெப்ப இயந்திரத்தின் திட்ட வரைபடம் படம் 8.42 இல் காட்டப்பட்டுள்ளது.

1. வெப்ப மூலம் இது இயந்திரத்திற்கு வெப்பத்தை அளிக்கும். இதனை எப்போது உயர் வெப்பநிலையிலேயே TH வைத்திருக்க வேண்டும்.

2. செயல்படு பொருள் - இது வாயு அல்லது தண்ணீர் போன்ற ஒரு பொருளாகும். இது அளிக்கப்படும் வெப்பத்தை வேலையாக மாற்றும்.

வெப்ப இயந்திரத்திற்கான ஓர் எளிய உதாரணம் நீராவி இயந்திரமாகும். பழங்காலத்தில் இரயில் வண்டிகளை இயக்க இந்நீராவி இயந்திரம் பயன்பட்டது. இதில் செயல்படு பொருளாக தண்ணீர் பயன்பட்டது. இது எரியும் நிலக்கரியிலிருந்து வெப்பத்தை பெற்று நீரை நீராவியாக மாற்றும். இந்த நீராவி இரயில் வண்டியின் சக்கரத்தைச் சுழற்றி இரயில் வண்டியை இயக்கும்.

3. வெப்ப ஏற்பி வெப்ப இயந்திரம் வேலை செய்த பின் சிறிதளவு வெப்பத்தை (QL) வெப்ப ஏற்பிக்கு கொடுக்கும். இதனை எப்போதும் தாழ் வெப்பநிலையிலேயே (TL) வைத்திருக்க வேண்டும்.

எடுத்துக்காட்டாக, தானியங்கி இயந்திரங்களில் வெப்ப ஏற்பியாக செயல்படுவது அறைவெப்பநிலையிலுள்ள சுற்றுபுறச் சூழலாகும். தானியங்கி இயந்திரம் சைலன்ஸசர் (புகைபோக்கி) வழியாக வெப்பத்தை சுற்றுபுறத்திற்கு வெளியேற்றும். வெப்ப இயந்திரம் சுழற்சி நிகழ்வில் (cylic process) செயல்படுகிறது. சுழற்சி நிகழ்வு முடிவுற்ற பின்னர் வெப்ப இயந்திரம் தொடக்க நிலைக்கு வரும். வெப்பத்தை வெளியேற்றிய பின்பு வெப்ப இயந்திரம் ஒரு சுற்று முடிந்து அதன் தொடக்க நிலைக்கு வருவதால் வெப்ப இயந்திரத்தின் அக ஆற்றல் மாற்றம் சுழியாகும் (ΔU = 0).

ஒரு சுழற்சி நிகழ்வில் செய்யப்பட்ட வேலைக்கும் (வெளியீடு) ஏற்றுக்கொள்ளப்பட்ட வெப்பத்திற்கும் (உள்ளீடு) உள்ள விகிதம் வெப்ப இயந்திரத்தின் பயனுறுதிறன் என வரையறை செய்யப்படுகிறது.

செயல்படு பொருளொன்று வெப்ப மூலத்திலிருந்து QH அலகு வெப்பத்தைப் பெற்று W அலகு வேலை செய்தபின், அது வெப்ப ஏற்பிக்கு அளித்த வெப்பம் QL அலகு என்க.

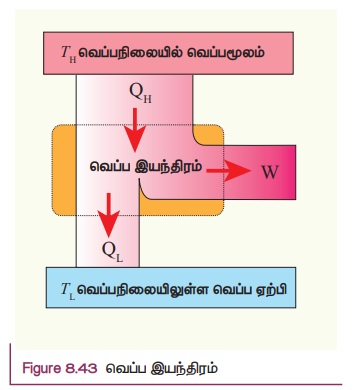

இது படம் 8.43, இல் திட்ட வரைபடமாகக் காட்டப்பட்டுள்ளது.

உள்ளீடு வெப்பம் = செய்யப்பட்ட வேலை + வெளியேற்றப்பட்ட வெப்பம்

QH = W + QL

W = QH - QL

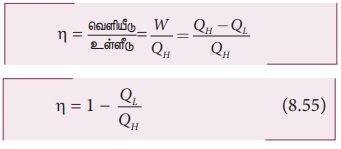

எனவே வெப்ப இயந்திரத்தின் பயனுறு திறன்

இங்கு QH. QL மற்றும் W இவை அனைத்தும் நேர்குறியாக உள்ளதை இங்கு கவனிக்கவும். இந்த குறியீட்டு முறையைதான் நாம் இங்கு பின்பற்ற வேண்டும்.

இங்கு QL < QH என்பதால் பயனுறுதிறன் எப்போதும் 1 ஐவிடக் குறைவாகவே இருக்கும். இதிலிருந்து ஏற்க்கப்பட்ட வெப்பம் முழுமையாக வேலையாக மாற்றமடையவில்லை என்பதை புரிந்து கொள்ளலாம். வெப்பம் முழுமையாக வேலையாக மாறுவதற்கு சில அடிப்படைக் கட்டுப்பாடுகளை வெப்ப இயக்கவியலின் இரண்டாம் விதி அளிக்கிறது. வெப்ப இயக்கவியல் இரண்டாம் விதியின் வெப்ப இயந்திரக்கூற்று அல்லது கெல்வின் ஃபிளாங்க் கூற்றை பின்வருமாறு வரையறை செய்யலாம்.

கெல்வின் ஃபிளாங்க் கூற்று

ஒரு சுழற்சி வெப்ப நிகழ்வில் (Cyclic process) ஏற்கப்பட்ட வெப்பம் முழுவதையும் வேலையாக மாற்றும் எந்த ஒரு வெப்ப இயந்திரத்தையும் நாம் வடிவமைக்க இயலாது.

இக்கூற்றிலிருந்து 100% பயனுறுதிறன் கொண்ட எந்த ஒரு வெப்ப இயந்திரமும் இப்பிரபஞ்சத்தில் சாத்தியம் இல்லை என்பதை நாம் அறிந்துகொள்ளலாம்.

குறிப்பு

வெப்ப இயக்கவியலின்  முதல்விதியின்படி, வெப்பநிலை மாறா நிகழ்வில், கொடுக்கப்பட்ட வெப்பம் முழுவதும் வேலையாக மாற்றமடைகிறது. (Q=W) எனில் வெப்ப இயக்கவியலின் இரண்டாம் விதியின் கூற்றுக்கு முரணாக உள்ளதா? இல்லை.

ஏனெனில் வெப்பநிலை மாறா விரிவு என்பது ஒரு சுழற்சி நிகழ்வு இல்லை (Non -Cyclic prosess). இந்நிகழ்வுகளின் மட்டுமே வெப்பம் முழுமையாக வேலையாக மாற்றமடைகிறது. ஆனால் வெப்ப இயக்கவியலின் இரண்டாம்விதியின் படி சுழற்சி நிகழ்வில் (Cyclic Process) நடைபெறும் நிகழ்வுகளில் கொடுக்கப்பட்ட வெப்பத்தில் ஒரு குறிப்பிட்ட அளவு மட்டுமே வேலையாக மாற்றமடைகிறது". (η <100%) எனவே அனைத்து வெப்ப இயந்திரங்களும் சுழற்சி நிகழ்வில் இயங்குவதால் கொடுக்கப்பட்ட வெப்பத்தை முழுமையாக வேலையாக மாற்றுவதில்லை.

எடுத்துக்காட்டு 8.24

ஒரு வெப்ப இயந்திரம் அதன் சுழற்சி நிகழ்வின் போது 500J வெப்பத்தை வெப்பமூலத்திலிருந்து பெற்றுக்கொண்டு ஒரு குறிப்பிட்ட வேலையை செய்தபின்னர் 300 J வெப்பத்தை சூழலுக்கு (வெப்ப ஏற்பிக்கு) கொடுக்கிறது. இந்நிபந்தனைகளின்படி அந்த வெப்ப இயந்திரத்தின் பயனுறு திறனைக் காண்க.

தீர்வு

வெப்ப இயந்திரத்தின் பயனுறுதிறன்

வெப்ப இயந்திரத்தின் பயனுறுதிறன் 40% இதிலிருந்து வெப்ப இயந்திரம் கொடுக்கப்பட்ட வெப்பத்தில் 40% மட்டுமே வேலையாக மாற்றியுள்ளது என்பதை அறியலாம்.

கார்னோ இலட்சிய வெப்ப இயந்திரம் (Carnot's ideal heat engine)

ஒரு வெப்ப இயந்திரத்தின் பயனுறுதிறன் 100% இல்லை என முந்தய பிரிவில் நாம் பயின்றோம். அவ்வாறு இருக்கும் பட்சத்தில் ஒரு வெப்ப இயந்திரத்தின் அதிகபட்ச பயனுறுதிறன் என்ன? 1824 ஆம் ஆண்டு கார்னோ என்ற பிரெஞ்சு பொறியாளர், வெப்பமூலம் மற்றும் வெப்ப ஏற்பிக்களுக்கிடையே சுற்று செயல்முறையில் செயல்படும். மீள் நிகழ்வு வெப்ப இயந்திரம் (reversible heat engine) அதிகபட்ச பயனுறுதிறனைப் பெற்றுள்ளது என நிரூபித்தார். இந்த இயந்திரமே கார்னோ இயந்திரம் என்று அழைக்கப்படுகிறது.

இரண்டு வெப்பநிலைகளுக்கிடையே சுழற்சி நிகழ்வாக, செயல்படும் மீள்நிகழ்வு இயந்திரம் கார்னோ இயந்திரமாகும்.

கார்னோ இயந்திரம் நான்கு முக்கியப்பாகங்களைப் பெற்றுள்ளது. அவை பின்வருமாறு

(i) வெப்ப மூலம்: மாறா உயர்வெப்பநிலையில் உள்ள வெப்பமூலமாகும். இதிலிருந்து வெப்பநிலைமாறாமல் எவ்வளவு வெப்பத்தையும் பெறமுடியும்

(ii) வெப்ப ஏற்பி : மாறாத குறைந்த வெப்பநிலையில் உள்ள ஒரு பொருளாகும். இது எவ்வளவு வெப்பத்தையும் ஏற்றுக்கொள்ளும்.

(iii) வெப்பக்காப்பு மேடை: முழுமையான வெப்பக் காப்பு பொருளினால் இம்மேடை செய்யப்பட்டிருக்கும், இம்மேடை வழியே வெப்பம் கடத்தப்படாது.

(iv) செயல்படும் பொருள்: முழுமையான வெப்பம் கடத்தாத சுவர்களையும் முழுமையான வெப்பம் கடத்தும் அடிப்பாகத்தையும் கொண்டுள்ள உருளையில் அடைத்துவைக்கப்பட்டுள்ள நல்லியல்பு வாயுவாகும். வெப்பக் கடத்தா மற்றும் உராய்வற்ற பிஸ்டன் ஒன்று உருளையுடன் பொருத்தப்பட்டுள்ளது.

இந்நான்கு பாகங்களும் படம் 8.44இல் காட்டப்பட்டுள்ளன.

கார்னோ சுற்று :

கார்னோ சுற்றி செயல்படு பொருள் நான்கு தொடர்ச்சியான மீள் நிகழ்வுகளை சுழற்சி முறையில் நிகழ்த்துகிறது.

செயல்படு பொருளின் தொடக்க அழுத்தம் மற்றும் பருமனை P1V1, என்க.

நிகழ்வு A → B (P1,V1,TH) முதல் (P2,V2,TH) வரையிலான மீமெது வெப்பநிலை மாறா நிகழ்வு:

உருளை வெப்ப மூலத்தின் மீது வைக்கப்படுகிறது. வெப்பம் வெப்ப மூலத்திலிருந்து உருளையின் அடிப்பரப்பின் வழியே செயல்படு பொருளுக்கு (நல்லியல்பு வாயுக்கு) பாய்கிறது. இது ஒரு வெப்பநிலை மாறா நிகழ்வாகும். எனவே செயல்படு பொருளில் அக ஆற்றல் எவ்வித மாற்றமும் ஏற்படாது. பெறப்பட்ட வெப்பத்தினால் வாயுவின் பருமன் அதிகரிக்கும். பிஸ்டனை மிக மெதுவாக மேலே வருவதற்கு அனுமதிக்க வேண்டும். (மீமெது நிகழ்வின் அடிப்படையில்) இது படம் 8.47 இல் காட்டப்பட்டுள்ளது. வாயுவின் பருமன் V1 லிருந்து V2 க்கு அதிகரிக்கும். அதன் அழுத்தம் P1 லிருந்து P2 க்கு குறையும் போது வாயுவினால் செய்யப்பட்டவேலை W என்க. இது P-V வரைபடத்தில் AB பாதையாக குறிக்கப்பட்டுள்ளது. படம் (8.45)

வாயுவினால் செய்யப்பட்ட வேலை

இந்நிகழ்வு மீமெது நிகழ்வாக உள்ளதால் நல்லியல்பு வாயு அதன் இறுதி நிலையை அடையும் வரை வெப்பமூலத்துடன் சமநிலையில் இருக்கும். வெப்பநிலை மாறா விரிவினால் செய்யப்பட்ட வேலை சமன்பாடு (8.34)இல் குறிப்பிடப்பட்டுள்ளது.

இது படம் 8.46 (a) இல் காட்டப்பட்டுள்ளது

நிகழ்வு B→C (P2,V2,TH) முதல் (P3,V3,TL) வரையிலான மீமெது வெப்பப்பரிமாற்றமில்லா விரிவு

உருளை வெப்பக்கடத்தா மேடை மீது வைக்கப்படுகிறது பிஸ்டனை மேல் நோக்கி நகர அனுமதிக்க வேண்டும். வாயுவெப்பப்பரிமாற்றமில்லா முறையில் விரிவடைவதால் அதன் பருமன் V2, லிருந்து V3, க்கு அதிகரிக்கும் அதன் அழுத்தம் P2 விலிருந்து P3 ,க்குக்குறையும். வெப்பநிலை TL. ஆகும். PV வரைபடத்தில் இந்த வெப்பப்பரிமாற்றமில்லா விரிவு BC வளைகோடாக காட்டப்பட்டுள்ளது. இந்த வெப்பப்பரிமாற்றமில்லா நிகழ்வு மீமெது நிகழ்வாக நடைபெற்றதால், நல்லியல்பு வாயு இந்நிகழ்வு முழுவதும் சமநிலையில் இருக்கும். மேலும் இது ஒரு மீள் நிகழ்வு என்பதையும் இது காட்டுகிறது. இது படம் 8.47 (b) இல் காட்டப்பட்டுள்ளது.

சமன்பாடு (8.42) இல் இருந்து வெப்பப் பரிமாற்றமில்லா விரிவினால் வாயுவால் செய்யப்பட்ட வேலை

இது படம் 8.46 (b) யிலும் காட்டப்பட்டுள்ளது.

நிகழ்வு C→D

(P3, V3, TL) முதல் (P4, V4, TL) வரையிலான மீமெது வெப்பநிலை மாறா அமுக்கம். இது படம் 8.47(c) இல் காட்டப்பட்டுள்ளது.

உருளை, வெப்ப ஏற்பியின் மீது வைக்கப்படுகிறது. வாயுவின் அழுத்தம் P4 மற்றும் அதன் பருமன் V4, ஐ அடையும் வரை வாயு வெப்பநிலை மாறா அமுக்கத்திற்கு உட்படுகிறது. இது PV வரைபடத்தில் CD வளைகோட்டினால் குறிப்பிடப்பட்டுள்ளது.

இது படம் 8.46 (c) இல் காட்டப்பட்டுள்ளது.

இங்கு V3, ஆனது V4 ஐ விட அதிகம் எனவேதான் செய்யப்பட வேலை எதிர்க்குறியில் உள்ளது. இதிலிருந்து வாயுவின் மீது வேலை செய்யப்பட்டது என்பதை அறியலாம்.

நிகழ்வு D→A: (P4,V4,TL,) முதல் (P1,V1,TH) வரையிலான மீமெது வெப்பப்பரிமாற்றமில்லா அமுக்கம். இது படம் 8.47 (d) இல் காட்டப்பட்டுள்ளது.

உருளை வெப்பம் கடத்தா மேடை மீது மீண்டும் வைக்கப்படுகிறது. வாயு தனது தொடக்க நிலைகளான அழுத்தம் P1, பருமன் V1, மற்றும் வெப்பநிலை TH ஐ அடையும் வரை வெப்பப்பரிமாற்றமில்லா அமுக்கத்திற்கு உட்படுகிறது. இது PV வரைபடத்தில் DA வளைகோடாக காட்டப்பட்டுள்ளது.

இந்த வெப்பப் பரிமாற்றமில்லா அமுக்கத்திலும் வாயுவின் மீது செய்யப்பட்ட வேலை எதிர்க்குறியாகும். இது படம் 8.46 (d) யில் காட்டப்பட்டுள்ளது.

செயல்படு பொருளின் மீது ஒரு முழு சுற்றில் செய்யப்பட்ட தொகுபயன் வேலை W என்க.

∴ W = வாயுவால் செய்யப்பட்ட வேலை - வாயுவின் மீது செய்யப்பட்ட வேலை

ஒரு முழு சுற்றுக்கு செயல்படு பொருளால் (நல்லியல்பு வாயு) செய்யப்பட்ட தொகுபயன் வேலை PV வரைபடத்தில் உள்ள ABCD என்ற மூடப்பட்ட வளைகோட்டினால் சூழப்பட்ட பரப்பிற்குச் சமம் என்பதை சமன்பாடு (8.60) காட்டுகிறது. இது படம் (8.48) இல் காட்டப்பட்டுள்ளது.

மிக முக்கியமாக கவனிக்க வேண்டிய ஒன்று, ஒரு முழு சுற்றுக்குப் பின்னர் செயல்படு பொருள் தனது தொடக்க வெப்பநிலை TH ஐ அடைகிறது. இதிலிருந்து நாம் அறிந்து கொள்வது என்னவென்றால் ஒரு முழு சுற்றுக்குப்பின்னர் செயல்படு பொருளின் (நல்லியல்பு வாயுவின்) அக ஆற்றல் மாறுபாடு சுழி என்பதாகும்.

கார்னோ இயந்திரத்தின் பயனுறுதிறன்

ஒரு முழு சுற்றுக்கு செயல்படு பொருளினால் (நல்லியல்பு வாயு) செய்யப்பட்ட வேலைக்கும், வெப்ப மூலத்திலிருந்து பெறப்பட்ட வெப்பத்தின் அளவுக்கும் உள்ள விகிதம் கார்னோ இயந்திரத்தின் பயனுறுதிறன் என்று வரையறுக்கப்படுகிறது.

வெப்ப இயக்கவியலின் முதல் விதியிலிருந்து

W = QH − QL

வெப்பநிலை மாறா நிகழ்வின் நிபந்தனையை பயன்படுத்தும்போது

எனப் பெறலாம்.

இங்கு QL ல் எதிர்க்குறியால் நாம் குறிப்பிடவில்லை . ஏனெனில் வெப்ப ஏற்பிக்கு வெளியேற்றிய வெப்பத்தின் எண்ணளவிற்கு மட்டுமே முக்கியத்துவம் அளிக்கப்படுகிறது.

வெப்பப்பரிமாற்றமில்லா நிகழ்வின் நிபந்தனையை பயன்படுத்தும்போது

இவ்விரண்டு சமன்பாடுகளையும் வகுக்கும்போது

எனக் கிடைக்கும். இதிலிருந்து

என அறியலாம்.

சமன்பாடு (8.65) ஐ சமன்பாடு (8.64) இல் பிரதியிடும் போது

எனக் கிடைக்கும்.

குறிப்பு:

TL, மற்றும் TH இவ்விரண்டும் கெல்வின் அலகில் மட்டுமே குறிக்கப்படுகின்றன.

முக்கிய முடிவுகள் :

1. η எப்பொழுதும் 1 ஐ விடக் குறைவாக இருக்கும். ஏனெனில் TL ஆனது TH. ஐவிடக் குறைவு. இதிலிருந்து நாம் அறிந்துக்கொள்வது என்னவென்றால் பயனுறுதிறன் எப்போதும் 100% இருக்காது. TL = 0K (சுழி வெப்பநிலை) வெப்ப நிலையில் உள்ள போது மட்டுமே பயனுறுதிறன் 1 அல்லது 100% ஆகும். இது நடைமுறையில் சாத்தியமற்றதாகும்.

2. கார்னோ இயந்திரத்தின் பயனுறுதிறன், செயல்படு பொருளைச் சார்ந்ததல்ல. இது வெப்ப மூலம், வெப்ப ஏற்பி இவற்றின் வெப்பநிலைகளைச் சார்ந்ததாகும். இவ்விரண்டின் வெப்பநிலைகளின் வேறுபாடு பெருமமெனில், பயனுறுதிறனும் பெருமமாக இருக்கும்.

3. TH = TL என்ற நிலையில் η = 0. எனவே எந்த ஒரு இயந்திரமும் வெப்ப மூலமும், வெப்ப ஏற்பியும் ஒரே வெப்பநிலையில் உள்ள போது இயங்காது.

4. கார்னோ சுற்றின் அனைத்து நிகழ்வுகளும் மீள் நிகழ்வுகளாகும். எனவே கார்னோ இயந்திரம் ஒரு மீள் வெப்ப இயந்திரமாகும் (reversible heat engine). எனவே அதன் பயனுறுதிறனும் பெருமமாகும். ஆனால் நடைமுறையில் உள்ள டீசல் இயந்திரம், பெட்ரோல் இயந்திரம் மற்றும் நீராவி இயந்திரங்களும் சுற்று நிகழ்வில் இயங்குகின்றன. ஆனால் அவை முழுமையான மீள் வெப்ப இயந்திரங்கள் அல்ல. எனவே அவற்றின் பயனுறுதிறன், கார்னோவின் பயனுறுதிறனைவிடக் குறைவாகவே இருக்கும். இதனைக் கார்னோ தேற்றத்தைக் கொண்டு வரையறை செய்யலாம்.

"மாறா வெப்பநிலையிலுள்ள இரண்டு வெப்பமூலங்களுக்கிடையே, கார்னோ இயந்திரம் மட்டுமே பெரும் பயனுறுதிறனைப் பெற்றிருக்கும். மற்ற அனைத்து இயல்பு இயந்திரங்களின் பயனுறுதிறனும், கார்னோஇயந்திரத்தின் பயனுறுதிறனைவிடக் குறைவாகவே இருக்கும்"

எடுத்துக்காட்டு 8.25

250°C வெப்பநிலையிலுள்ள நீராவி இயந்திரத்தைப் பயன்படுத்தி தண்ணீர் நீராவியாக மாற்றப்படுகிறது. நீராவியினால் வேலை செய்யப்பட்டு, சூழலுக்கு 300 K வெப்பநிலையில் வெப்பம் வெளியேற்றப்படுகிறது எனில், நீராவி இயந்திரத்தின் பெரும் பயனுறு திறனைக் காண்க.

தீர்வு

நீராவி இயந்திரம் கார்னோ இயந்திரம் அல்ல. ஏனெனில் நீராவி இயந்திரத்தில் செய்யப்படும் சுழற்சி நிகழ்வுகள் அனைத்தும் முழுமையான மீள் நிகழ்வுகள் அல்ல. இருப்பினும் இதனை ஒரு கார்னோ இயந்திரம் எனக்கருதி அதன் பெரும் பயனுறுதிறனைக் கணக்கிடலாம்.

நீராவி இயந்திரத்தின் பெரும் பயனுறுதிறன் 43% ஆகும். கொடுக்கப்பட்ட வெப்பத்தில் 43% மட்டுமே பயன்தரும் வேலையாக மாற்றப்படுகிறது என்பதை இது காட்டுகிறது. மீதமுள்ள 57% வெப்பம் வெளியேற்றப்படுகிறது. ஆனால் நடைமுறையில் நீராவி இயந்திரத்தின் பயனுறுதிறன் 43% விடக்  குறைவாகும்.

எடுத்துக்காட்டு 8.26

A மற்றும் B என்ற இரண்டு கார்னோ இயந்திரங்கள் வெவ்வேறு வெப்பநிலையில் செயல்படுகின்றன. A கார்னோ இயந்திரத்தின் வெப்ப மூலம் மற்றும் வெப்ப ஏற்பியின் வெப்பநிலைகள் முறையே 150°C மற்றும் 100°C. இதேபோன்று B இயந்திரத்திற்கு 350°C மற்றும் 300°C. இவற்றுள் எந்த இயந்திரத்தின் பயனுறுதிறன் குறைவானது?

தீர்வு

A இயந்திரத்தின் பயனுறுதிறன் A = 1 − 373/423 = 0.11.

A இயந்திரத்தின் பயனுறுதிறன் 11% ஆகும்.

B இயந்திரத்தின் பயனுறுதிறன் B = 1 - 573/623 = 0.08

B இயந்திரத்தின் பயனுறுதிறன் 8% மட்டுமே.

இரண்டு இயந்திரங்களிலும் உள்ள வெப்ப மூலம் மற்றும் வெப்ப ஏற்பியின் வெப்பநிலை வேறுபாடுகள் சமமாக இருந்தாலும் அவற்றின் பயனுறுதிறன்கள் சமமில்லை. ஏனெனில் பயனுறுதிறன் வெப்பநிலைகளின் விகிதத்தைச் சார்ந்தவை, வேறுபாட்டைச் சார்ந்ததல்ல. எந்த இயந்திரம் குறைந்த வெப்பநிலையில் இயங்குகிறதோ அதன் பயனுறுதிறன் பெருமமாக இருக்கும்.

உங்களுக்குத் தெரியுமா?

காரில் பயன்படுத்தப்படும் டீசல் இயந்திரங்கள் மற்றும் மோட்டார் வாகனங்களில் பயன்படுத்தப்படும் பெட்ரோல் இயந்திரங்கள், ஆகியவை அனைத்தும் நடைமுறை வெப்ப இயந்திரங்கள். டீசல் இயந்திரத்தின் பயனுறுதிறன் அதிக பட்சமான 44% ஆகும். பெட்ரோல் இயந்திரத்தின் பெரும் பயனுறுதிறன் 30% ஆகும். ஏனெனில் இவை நல்இயல்பு இயந்திரங்கள் (கார்னோ இயந்திரங்கள்) அல்ல. இவற்றின் பயனுறுதிறன் வெப்ப இயக்கவியலின் இரண்டாம் விதியால் கட்டுப்படுத்தப்படுகிறது. தற்காலத்தில் மோட்டார் சைக்கிள் ஒன்று 1L பெட்ரோலுக்கு 50 km தொலைவு பயணிக்கிறது அதாவது 1L பெட்ரோலில் 30% மட்டுமே இயந்திர வேலையாக மாற்றமடைகிறது. மீதமுள்ள 70% பெட்ரோல் பயனற்ற வெப்பமாக சூழலுக்கு வெளியேற்றப்படுகிறது.

என்ட்ரோபி (Entropy) மற்றும் வெப்ப இயக்கவியலின் இரண்டாம் விதி

சமன்பாடு (8.66) லிருந்து  என்று அறிந்தோம். Q/T என்ற இந்த அளவு என்ட்ரோபி என்று அழைக்கப்படுகிறது. வெப்ப இயக்கவியல் அமைப்பின் மிக முக்கியப்பண்புகளில் ஒன்று என்ட்ரோபி ஆகும். இது ஒரு நிலை மாறி ஆகும். QH/TH என்பது வெப்ப மூலத்திலிருந்து கார்னோ இயந்திரம் பெற்றுக்கொண்ட என்ட்ரோபி, QL/TL என்பது கார்னோ இயந்திரம் வெப்ப ஏற்பிக்கு வெளியேற்றிய என்ட்ரோபி ஆகும். ஒரு மீள் நிகழ்வு இயந்திரத்திற்கு (கார்னோ இயந்திரம்) இவ்விரண்டு என்ட்ரோபிகளும் சமமாகும். எனவே ஒரு முழு சுற்றுக்கு கார்னோ இயந்திரத்தின் என்ட்ரோபி மாற்றம் சுழியாகும். இது சமன்பாடு (8.66) இல் நிரூபிக்கப்பட்டுள்ளது. டீசல் மற்றும் பெட்ரோல் இயந்திரங்கள் போன்ற நடைமுறை இயந்திரங்கள் மீள் நிகழ்வு இயந்திரங்கள் அல்ல. அவை என்ற சமன்பாட்டை நிறைவு செய்கின்றன. இதன் அடிப்படையில் வெப்ப இயக்கவியலின் இரண்டாம் விதியை வேறு வகையில் கூறலாம்.

"இயற்கையில் நடைபெறும் அனைத்து செயல்முறைகளிலும் (மீளாநிகழ்வுகள்), என்ட்ரோபி எப்போதும் அதிகரிக்கும். மீள் நிகழ்வுகளில் மட்டுமே என்ட்ரோபியின் மதிப்பு மாறாது. இயற்கை நிகழ்வுகள் நடைபெறும் திசையை என்ட்ரோபிதான் தீர்மானிக்கிறது.

நாம் மீண்டும் ஏற்கெனவே கேட்ட வினாவிற்கு வருவோம்.

ஏன் வெப்பம் எப்போதும் உயர் வெப்பநிலையிலிருந்து குறைந்த வெப்பநிலைக்குப் பாய்கிறது? ஏன் எதிர்த்திசையில் பாய்வதில்லை ? ஏனெனில் வெப்பம் சூடான பொருளிலிருந்து, குளிர்ந்த பொருளுக்கு பாயும்போது என்ட்ரோபி உயரும் வெப்பம் குளிர்ந்த பொருளிலிருந்து சூடான பொருளுக்கு பாயும் போது என்ட்ரோபி குறையும். அவ்வாறு என்ட்ரோபி குறைவது வெப்ப இயக்கவியலின் இரண்டாம் விதிக்கு எதிரானது.

என்ட்ரோபியை ஒரு அமைப்பில் இருக்கும் "ஒழுங்கற்றத் தன்மையின் அளவீடு" என்றும் அழைக்கலாம். அனைத்து இயற்கை நிகழ்வுகள் நடைபெறும் பொழுதும் ஒழுங்கற்றத்தன்மை எப்போதும் உயர்ந்துகொண்டே செல்லும்.

வாயு அடைத்து வைக்கப்பட்டுள்ள கண்ணாடிக் குடுவை ஒன்றைக் கருதுக. குடுவையின் உள்ளே வாயு இருக்கும் வரை அதன் ஒழுங்கற்றத்தன்மை குறைவு. அவ்வாயு அறை முழுவதும் பரவிய பின்பு அதன் ஒழுங்கற்றத்தன்மை அதிகரிக்கும். வேறுவகையில் கூறுவோமாயின் வாயு கண்ணாடி குடுவையில் இருக்கும் வரை அதன் என்ட்ரோபி குறைவு, அதே வாயு அறை முழுவதும் பரவிய பின்னர் அதன் என்ட்ரோபி அதிகம். வாயு மூலக்கூறுகள் குடுவைக்கு மீண்டும் வந்தால் என்ட்ரோபி குறையும். வெப்ப இயக்கவியலின் இரண்டாம் விதியின்படி இந்த நிகழ்வு சாத்தியமல்ல. இதே விளக்கம் தண்ணீ ரில் பரவும் மைக்கும் பொருந்தும். பேனா மை தண்ணீ ரில் பரவியவுடன் அதன் என்ட்ரோபி அதிகரிக்கும். பரவிய பேனா மை மூலக்கூறுகள் மீண்டும் ஒன்றிணைந்து மைத்துளியை உருவாக்காது. அனைத்து மீளா நிகழ்வுகளிலும் என்ட்ரோபி உயரும் வண்ணம் இயற்கை நிகழ்வுகள் நடைபெறுகின்றன.
