மேற்பொருந்துதல் தத்துவம்

மேற்பொருந்துதல் தத்துவம்

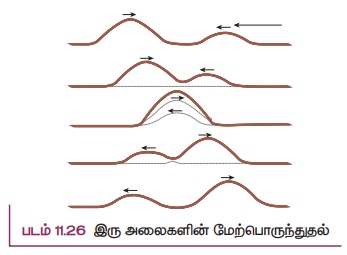

ஒரு முனையில் கட்டப்பட்ட கம்பியின் ஒருமுனையை சட்டென்று மேல் இழுத்துவிட்டால், அலைத்துடிப்பு ஏற்படும். மேலும் அது கம்பியில் முன்னேறிச் செல்கிறது. மாறாக கம்பியின் இருமுனையையும் இருவர் பிடித்துக்கொண்டு, இருவரும் ஒரே கணத்தில் அம்முனைகளை சட்டென்று மேல் இழுத்து விட்டால், இரண்டு அலைத்துடிப்புகள் ஒன்றை நோக்கி ஒன்று நகர்ந்து, ஒரு புள்ளியில் சந்தித்து, அப்புள்ளியை கடந்து அதே வடிவில் செல்லும். ஆனால், குறுக்கிடும் புள்ளியில் மட்டும் அவற்றின் பண்பு முழுவதும் மாறுபட்டு, படம் 11.26 ல் காட்டியவாறு குறுக்கிடும் துடிப்புகள் ஒரே வடிவம் பெற்றுள்ளனவா அல்லது எதிர்வடிவம் பெற்றுள்ளனவா என்பதைப் பொறுத்து அமையும்.

ஒரே வடிவம் கொண்ட துடிப்புகள், குறுக்கிடும் போது தொகுபயன் இடப்பெயர்ச்சி, தனிப்பட்ட இடப்பெயர்ச்சிகளின் கூடுதலாக அமைவதால், அங்கு வீச்சு, தனிப்பட்ட இருதுடிப்புகளின் வீச்சுகளை விட அதிகமாக இருக்கும். அதே நேரத்தில் இரு துடிப்புகளின் வீச்சுகள் சமமாக இருந்து, ஆனால் வடிவங்கள் 180° எதிர்கட்டத்தில் குறுக்கிட்டால், வீச்சுகள் ஒன்றையொன்று அழித்துக் கொண்டும், அப்புள்ளியைக் கடந்த பிறகு அதே வடிவத்தை மீண்டும் பெற்று எதிர் எதிராக முன்னேறுகின்றன. அலைகள் மட்டுமே இதுபோன்ற ஆச்சரியப்படும் பண்பை பெற்றுள்ளன. இந்நிகழ்வை நாம் மேற்பொருந்துதல் தத்துவம் என்கிறோம். அலைகள் குறுக்கிடும்போது ஏற்படும் தொகுபயன் பண்புகளை மேற்பொருத்துதல் தத்துவம் விளக்குகிறது.

இதை எத்தனை அலைகளுக்கு வேண்டுமானாலும் விரிவுப்படுத்தலாம். அதாவது இரண்டு அல்லது அதற்கு மேற்பட்ட அலைகள் ஒரே நேரத்தில் ஒர் ஊடகத்தில் குறுக்கிட்டால், தொகுபயன் இடப்பெயர்ச்சியானது, தனிப்பட்ட அலைகளின் இடப்பெயர்ச்சிகளின் வெக்டர் கூடுதலாக அமையும். அலைகள் என்பது அலைச்சமன்பாட்டிற்கு பொருந்தி (அலைச் சமன்பாடு என்பது இருபடி பகுதி வகைக்கெழு நேர் சமன்பாடு) அமைந்துள்ளன. அவை நேராக இணையும்போது (அலைகளின் நேர் மேற்பொருந்துதல் என அழைக்கப்படுகிறது) தொகுபயனும் அதே வகைக்கெழு சமன்பாட்டுடன் பொருந்தும்.

கணிதமுறையில் புரிந்து கொள்ள இரு சார்புகளை, அலைகளின் இடப்பெயர்ச்சிகளைக் கருதுவோம். எடுத்துக்காட்டாக,

y1 = A1 sin(kx − ωt)

மற்றும்

y2 = A2 cos(kx − ωt)

y1, y2 இரண்டும் அலை சமன்பாட்டுக்கு ஒத்துள்ளதால், அதன் கூடுதல்,

y = y1 + y2

இதுவும் அலைச்சமன்பாட்டிற்கு பொருந்துகிறது. அதாவது, இடப்பெயர்ச்சிகள் கூடுதலுக்கு உட்படும் தன்மையுடையவை. y1, y2, வை ஒரு மாறிலி மூலம் பெருக்கினால் அவற்றின் வீச்சு அந்த மாறிலி மடங்கு அதிகரிக்கும்.

அதாவது C1, C2 என்ற மாறிலிகளைக் கொண்டு முறையே இடப்பெயர்ச்சி y1, y2 யை பெருக்கினால், தொகுபயன் இடப்பெயர்ச்சி

y = C1 y1 + C2 y2

இதை எத்தனை அலைகளுக்கு வேண்டுமானாலும் பொதுவாக்கலாம். எடுத்துக்காட்டாக n அலைகளை கருதினால், மேலும் ஒரு பரிமாணத்தை விட அதிக பரிமாணங்களில் கருதினால், நாம் இடப்பெயர்ச்சியை வெக்டர் வடிவில் எழுத வேண்டும். இதன் அடிப்படையில் தொகுபயன் இடப்பெயர்ச்சி,

மேற்பொருந்துதல் தத்துவம் கீழ்க்கண்டவற்றை விளக்குகிறது :

(a) வெளி (அல்லது)வெளி சார்ந்த குறுக்கீட்டு விளைவு (இதுவே எளிமையாக குறுக்கீட்டு விளைவு எனவும் கருதப்படுகிறது)

(b) நேரம் அல்லது நேரஞ்சார்ந்த குறுக்கீட்டு விளைவு (விம்மல்கள் எனவும் அழைக்கப்படுகிறது).

(c) நிலை அலைகள் தத்துவம்

மேற்பொருந்துதல் தத்துவத்திற்கு ஒத்துச் செல்லும் அலைகள் (வீச்சு , அலைநீளத்தை விட மிகக்குறைவாக உள்ள அலைகள்) நேர் அலைகள் எனப்படும். அலையின் வீச்சு அதிகமாக இருந்தால், அந்த அலைகள் நேர் தன்மையற்ற அலைகள் எனப்படும். இந்த அலைகள் நேர் மேற்பொருந்துதல் தத்துவத்தை மீறும். எடுத்துக்காட்டு: லேசர். இந்த பாடத்தில் நாம் நேர் அலைகளை மட்டும் பார்ப்போம். கீழ்க்கண்ட துணைத் தலைப்புகளில் ஒன்றன்பின் ஒன்றாக விவாதிப்போம்.

அலைகளின் குறுக்கீட்டு விளைவு

இரு அலைகள் மேற்பொருத்துவதால் அதன் தொகுப்பு அலையின் வீச்சில் ஏற்படும் அதிகரிப்பு, குறைவு அல்லது வீச்சு மாறாமல் இருக்கும் விளைவு குறுக்கீட்டு விளைவு எனப்படும்.

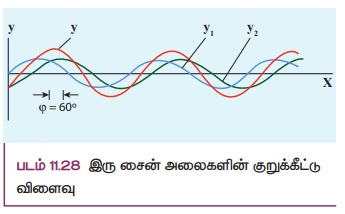

ஒரே அதிர்வெண்ணும், நிலையான கட்ட வேறுபாடு φ மற்றும் ஒரே அலை வடிவம் கொண்ட இரு சீரிசை அலைகள் (ஓரியல் மூலங்கள் எனக் கருதலாம்) அவற்றின் வீச்சுகள் A1, A2 எனில்

ஒரே திசையில், ஒரே நேரத்தில் இயங்கினால் அவைகளின் குறுக்கீட்டு விளைவு (அதாவது இரு அலைகளும் ஒன்றுடன் ஒன்று

மேற்பொருத்துதல்) ஏற்படும் கணிதப்படி,

சமன்பாடு (11.47) மற்றும் (11.48) யை (11.49)ன் பொருத்த நமக்கு கிடைப்பது,

y = A1 sin(kx − ωt) + A2 sin(kx − ωt + φ) திரிகோணமிதிப்படி

sin (α+β) = (sin α cosβ + cosα sinβ )

எனவே

y = A1 sin(kx − ωt)+A2 [sin(kx − ωt) cosφ + cos(kx − ωt) sinφ]

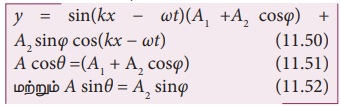

எனக் கொண்டால் சமன்பாடு (11.50) -ஐ மாற்றி எழுதலாம்

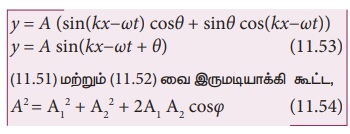

y = A sin(kx−ωt) cosθ + A cos(kx−ωt) sinθ

செறிவு என்பது வீச்சின் இருமடி என்பதால் (I = A2) தொகுபயன் செறிவு அப்புள்ளியில் கட்ட வேறுபாட்டை பொருத்து அமையும்.

(அ) ஆக்கக் குறுக்கீட்டு விளைவிற்கு:

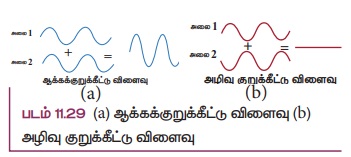

 ஒரு அலையின் முகடு, மற்றொரு அலையின் முகடுடன் மேற்பொருந்தும்போது, அவற்றின் வீச்சுகள் கூட்டப்பட்டு, ஆக்கக் குறுக்கீட்டு விளைவு ஏற்பட்டு, அதன் வீச்சு தனிப்பட்ட அலைகளின் வீச்சுகளை விட படத்தில் 11.29 (a) காட்டியவாறு அதிகமாக இருக்கும்.

ஆக்க குறுக்கீட்டு விளைவு ஒரு புள்ளியில் ஏற்பட்டால் அப்புள்ளியில் செறிவு பெருமமாக இருக்கும். அதாவது

cosφ = + 1 ⇒ φ = 0, 2π,4π,… = 2nπ,

இங்கு n = 0,1,2,......

இந்த கட்ட வேறுபாட்டில், இரு அலைகள் மேற்பொருந்தினால், ஆக்கக் குறுக்கீட்டு விளைவு ஏற்படும்.

எனவே, தொகுபயன் வீச்சு,

A = A1 + A2

(b) அழிவு குறுக்கீட்டு விளைவு

படம் 11.29 (b)ல் காட்டியவாறு ஒரு அலையின் அகடு , மற்றொரு அலையின் முகடு உடன் சேர்ந்தால் (மேற்பொருந்தினால்) அங்கு அழிவு குறுக்கீட்டு விளைவு ஏற்படும். அழிவு குறுக்கீட்டு விளைவு ஏற்படும் புள்ளியில் செறிவு சிறுமமாக இருக்கும். அதாவது cosφ = − 1 ⇒ φ = π,3π,5π,… = (2 n-1) π, இங்கு n = 0,1,2,....... இந்தக் கட்டவேறுபாட்டுடன் இரு அலைகள் மேற்பொருந்தும்போது அழிவு குறுக்கீட்டு விளைவு ஏற்படும்.

எனவே,

தொகுபயன் வீச்சு

A = |A1−A2|

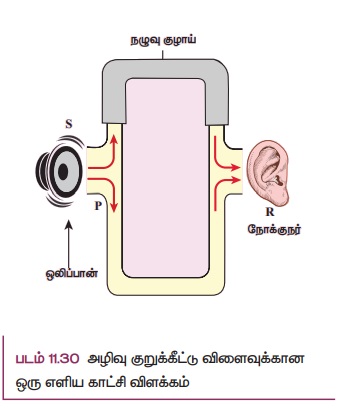

படம் 11.30 ல் காட்டியாவறு அழிவு குறுக்கீட்டு விளைவுக்கு ஒரு எளிய காட்சி விளக்கம் செய்து காட்டலாம்.

S என்ற ஒலிப்பானிலிருந்து (speaker) ஒலி அலைகள் P என்ற குழாய் மூலம் அனுப்பப்படுகிறது. ஆனது T வடிவிலான ஒரு சந்தியாக உள்ளது. எனவே ஒலி அலையின் பாதி ஆற்றல் ஒரு திசையிலும் மறு பாதி ஆற்றல் எதிர் திசையிலும் செல்கிறது. இதேபோல் ஒலி ஆற்றல் நோக்குநரையும் இருபாதைகளின் வழியே சென்றடைகிறது. ஒலி அலையானது ஒலிப்பானிலிருந்து, நோக்குநரை ஏதேனும் ஒரு பாதை வழியே சென்றடையும் பாதை நீளம் r என்க. படத்திலிருந்து கீழ் பாதை நீளம் r1 நிலையானது; மேல்பாதை நீளம் r2 ஆனது, மேலே உள்ள நகரும் குழாய் மூலம் மாற்றக்கூடியது. இந்த இரு பாதை நீளங்களுக்கான வேறுபாடு பாதை வேறுபாடு ∆r எனப்படுகிறது.

∆r = |r2 − r1|

பாதை வேறுபாடு λ சுழியாகவோ அல்லது அலை நீளங்களின் (λ) முழு எண் மடங்குகளாகவோ இருக்கும், எனில்

∆r = nλ           இங்கு, n = 0, 1, 2, 3,....

படம் 11.31 ல் காட்டியவாறு r1, r2 பாதைகளில் வரும் இவ்விரு அலைகள் எந்த ஒருக்கணத்திலும் நோக்குநரை ஒத்த கட்டத்தில் (கட்டவேறுபாடு 0° அல்லது 2π) சந்திக்கும் போது ஆக்கக்குறுக்கீட்டு விளைவை ஏற்படுத்தும். இந்த நிகழ்வுகளில் (நோக்குநரால்) ஒலியின் செறிவு பெருமமாக உணரப்படும்.

பாதை வேறுபாடு அலை நீளத்தின் (λ) அரை எண் மதிப்புகளாக அமைந்தால், கணிதப்படி,

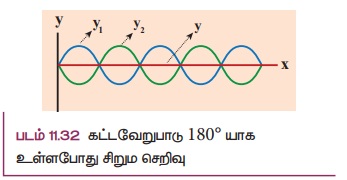

இந்த நிலையில் படம் 11.32 ல் காட்டியவாறு, r1, r2 பாதைகளின் வழியே நோக்குநரை எந்த ஒரு கணத்திலும் அடையும் ஒலி அலைகள் எதிர் கட்டத்தில் (கட்ட வேறுபாடு π அல்லது 180°) அமையும் போது அழிவு குறுக்கீட்டு விளைவு ஏற்படும்.

இந்நிகழ்வுகளில், நோக்குநரால் சிறும செறிவு (அல்லது சுழி செறிவு அதாவது ஒலியே இருக்காது) உணரப்படும். பாதை வேறுபாடு, கட்ட வேறுபாடுகளுக்கிடையேயான தொடர்பு

எடுத்துக்காட்டு 11.16

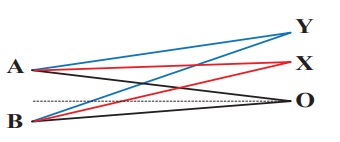

படத்தில் காட்டியபடி A, B என்ற இரு மூலங்களைக் கருதுக. இரு மூலங்களும் ஒத்த அதிர்வெண்ணும், வேறுபட்ட வீச்சுகளும் அடைய இரு சீரிசை அலைகளை ஒத்த கட்டத்தில் வெளிவிடுகின்றன. O என்பது ஏதேனும் ஒரு புள்ளி இது கீழ்க்கண்ட படத்தில் காட்டியவாறு மூலங்கள் A,B யை இணைக்கும் கோட்டை இரு சமக்கூறாக்குகிறது. O,Y,X புள்ளிகளில் செறிவுகளைக் காண்க.

தீர்வு :

OA, OB சமநீளம் உடையது. எனவே A, B யிலிருந்து கிளம்பும் அலைகள் சம் தொலைவைக் (சம பாதை நீளங்கள்) கடந்து O வில் சந்திக்கின்றன. எனவே, O வில் இரு அலைகளுக்கிடையேயான பாதை வேறுபாடு சுழி.

OA - OB = 0

இரு அலைகளும் O வில் ஒத்தக் கட்டத்தில் சந்திப்பால், அவற்றிக்கிடையேயான கட்ட வேறுபாடு சுழியாகிறது. எனவே O வில் இரு அலைகளுக்கிடையேயான பாதை வேறுபாடு சுழியாவதால் செறிவு பெருமமாகும்

Y புள்ளியைக் கருதுக. பாதை வேறுபாடு λ வாக இருந்தால், Y ல் கட்ட வேறுபாடு

எனவே, Y ல் சந்திக்கும் இரு அலைகளும் ஒத்தக்கட்டத்தில் உள்ளதால், செறிவு பெருமமாக இருக்கும்.

X புள்ளியைக் கருதுக. பாதை வேறுபாடு λ/2 வாக இருந்தால் கட்ட வேறுபாடு

எனவே, X ல் சந்திக்கும் அலைகள் எதிர்க்கட்டத்தில் உள்ளதால், செறிவு சிறுமமாக இருக்கும்.

எடுத்துக்காட்டு 11.17

C, E என்ற இரு ஒலிப்பான்கள் (Speakers) 5 m இடைவெளியில் பிரித்து வைக்கப்பட்டு, ஒரே ஒலி மூலத்துடன் இணைக்கப்பட்டுள்ளன. C, E ன் மையம் O விலிருந்து 10m தொலைவிலுள்ள புள்ளி A ல் மனிதன் ஒருவன் நின்று கொண்டுள்ளான். A யிலிருந்து 1m தொலைவிலுள்ள B என்ற புள்ளிக்கு (OC க்கு இணையாக) நடந்து செல்கிறான் (படத்தில் காட்டியவாறு) B ல் ஒலிகளின் முதல் சிறுமத்தை உணர்கிறான். ஒலி மூலத்தின் அதிர்வெண்ணைக் காண்க. (ஒலியின் திசைவேகம் 343 ms-1 எனக் கொள்க).

தீர்வு:

B யில் இரு ஒலி அலைகளும் 180° (எதிர்கட்டம்) ல் சந்தித்தால், முதல் சிறுமம் ஏற்படும்.

பாதை வேறுபாடு ∆x = λ/2.

பாதை வேறுபாட்டைக்காண பாதை நீளங்கள்  x1, x2 வைக் காண வேண்டும்.

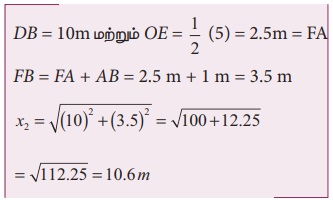

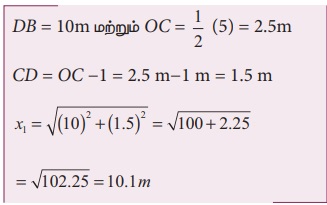

செங்கோண முக்கோணம் BDC ல்,

செங்கோண முக்கோணம் EFB ல்,

பாதை வேறுபாடு ∆x = x2 − x1 = 10.6 m−10.1 m = 0.5 m இந்த பாதை வேறுபாடு λ/2 விற்கு சமமாக வேண்டும்.

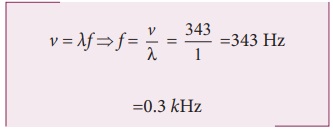

ஒலி மூலத்தின் அதிர்வெண் காண,

குறிப்பு

ஒலிப்பான்கள், மூலத்திலிருந்து எதிர்கட்டத்திலிருந்தால் பாதை வேறுபாடு , λ/2  மேலும் λ/2 பாதை வேறுபாடு உருவாகும்போது, மொத்த பாதை வேறுபாடு λ ஆகும். எனவே அலைகள் ஒரே கட்டத்தில் அமைவதால், B - ல் ஒலியின் செறிவு பெருமமாக இருக்கும்.

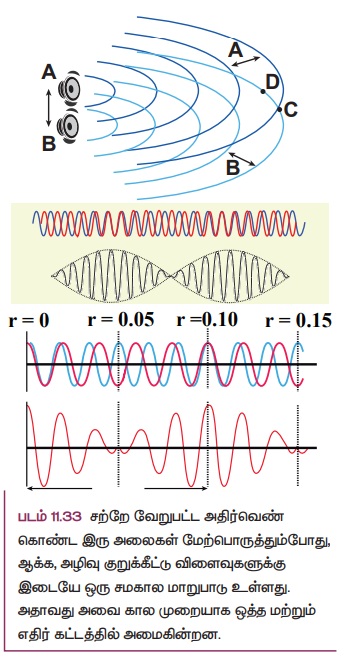

விம்மல்கள் தோன்றும் வீதம்:

சற்றே வேறுபட்ட அதிர்வெண் கொண்ட இரண்டு அல்லது அதற்கு மேற்பட்ட அலைகள் மேற்பொருந்துவதால், ஒரு புள்ளியில் நேரத்தைப் பொருத்து வீச்சு மாறுபடுகின்ற ஒலி கேட்கும் இந்த விளைவே விம்மல்கள் எனப்படும். ஒரு வினாடியில் ஏற்படும் வீச்சு பெருமங்களின் எண்ணிக்கையே விம்மல் அதிர்வெண் எனப்படும். இரண்டு ஒலி மூலங்கள் மட்டுமே இருந்தால், அவற்றின் அதிர்வெண் வேறுபாடே விம்மல் அதிர்வெண் எனப்படும். ஒரு வினாடியில் விம்மல்களின் எண்ணிக்கை n = | f1 - f2|

எடுத்துக்காட்டு 11.18:

5 m, 6 m அலைநீளம் கொண்ட இரண்டு ஒலி மூலங்களைக் கருதுக. இவை இரண்டும் வாயு ஒன்றில் 330 ms-1. திசைவேகத்துடன் செல்கின்றன. ஒரு வினாடியில் ஏற்படும் விம்மல்களின் எண்ணிக்கையை காண்க.

தீர்வு :

கொடுக்கப்பட்டது, λ1 = 5m,  λ2 = 6m v = 330 ms-1 திசை வேகத்திற்கும் அலைநீளத்திற்கு இடையேயானத் தொடர்பு

v = λf => f = v/λ

λ1 அலைநீள ஒலியின் அதிர்வெண்

λ2 அலைநீள ஒலியின் அதிர்வெண்

ஒரு வினாடியில் ஏற்படும் விம்மல்கள்

| f1 − f2| = |66 − 55| = 11 விம்மல்கள்/வினாடி (beats/sec)

எடுத்துக்காட்டு 11.19

அதிர்வுறும் இரு இசைக்கவைகள் தோற்றுவிக்கும் அலைகளின் அலைச் சமன்பாடுகள் y1 = 5 sin(240π t) and y2 = 4 sin(244πt) தோன்றும் விம்மல்களின் எண்ணிக்கையை கணக்கிடுக.

தீர்வு:

கொடுக்கப்பட்டது y1 = 5 sin(240π t), y2 = 4 sin(244πt) இச்சமன்பாடுகளை, பொதுச்சமன்பாடு

y = A sin(2π f1t), உடன் ஒப்பிட

2πf1 = 240π ⇒ f1 = 120Hz

2πf2 = 244π ⇒ f2 = 122Hz

ஒரு வினாடியில் ஏற்படும் விம்மல்களின் எண்ணிக்கை

| f1 − f2| = |120 − 122| = |− 2| =2 விம்மல்கள்/வினாடி (beats/sec)
