ஒரு கால்வனோமீட்டரை அம்மீட்டர் மற்றும் வோல்ட்
மீட்டராக மாற்றுதல்
மின்னோட்டத்தைக் கண்டறியும் கால்வனோ மீட்டர் ஓர் உணர்திறன் வாய்ந்த கருவியாகும். இதனை எளிமையாக அம்மீட்டர் (Ammeter) மற்றும் வோல்ட் மீட்டராக (Voltmeter) மாற்றலாம்.
மின்சுற்றில் பாயும் மின்னோட்டத்தை அளக்கப்பயன்படும்
கருவியே அம்மீட்டராகும். அம்மீட்டர் மின்சுற்றில் பாயும் மின்னோட்டத்திற்கு மிகக் குறைந்த
மின்தடையையே கொடுப்பதால் இது மின்சுற்றில் பாயும் மின்னோட்டத்தை தடுக்காது. எனவே மின்சுற்றில்
பாயும் மின்னோட்டத்தை அளக்க, அம்மீட்டரை மின்சுற்றில் தொடரிணைப்பில் இணைக்க வேண்டும்.
கால்வனோமீட்டரை அம்மீட்டராக மாற்ற, அந்த கால்வனோ
மீட்டருடன் குறைந்த மின்தடை ஒன்றை பக்க இணைப்பில் இணைக்க வேண்டும்.
இக்குறைந்த மின்தடைக்கு இணைதட மின்தடை
(Shuntresistance)S என்று பெயர். கால்வனோமீட்டரின் அளவுகோல் இப்போது ஆம்பியரில் குறிக்கப்பட்டு,
அம்மீட்டரின் நெடுக்கம் இணைதட மின்தடையின் மதிப்பைப் பொறுத்து அமைகிறது.

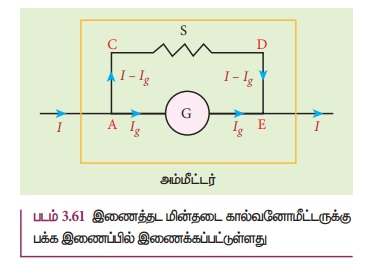

மின்சுற்றில் பாயும் மின்னோட்டம் I என்க. இம்மின்னோட்டம்
A சந்தியை அடையும் போது இரு கூறுகளாகப் பிரிகிறது. இது படம் 3.61 இல் காட்டப்பட்டுள்ளது.
AGE என்ற பாதை வழியே, Rg மின்தடை கொண்ட கால்வனோமீட்டர் வழியே பாயும் மின்னோட்டத்தை
Ig என்க. இணைதட மின்தடை S வழியே ACDE பாதை வழியே பாயும் மின்னோட்டம் (I
- Ig) என்க. இணைதட மின்தடையை சரிசெய்து முழு அளவுகோல் விலக்கத்தைக் காட்டும்
வகையில் கால்வனோமீட்டர் வழியே பாயும் மின்னோட்டத்தைச் Ig சரி செய்ய வேண்டும்.
கால்வனோமீட்டருக்குக் குறுக்கே உள்ள மின்னழுத்த வேறுபாடும், இணைதட மின்தடைக்குக் குறுக்கே
உள்ள மின்னழுத்த வேறுபாடும் ஒன்றுக்கொன்று சமமாகும்.
எனவே கால்வனோமீட்டரில் ஏற்படும் விலக்கம்,
அதன் வழியே பாயும் மின்னோட்டத்திற்கு நேர்த்தகவில் இருக்கும்.
எனவே கால்வனோமீட்டரில் ஏற்படும் விலக்கம்,
மின்சுற்றின் வழியே பாயும் மின்னோட்டத்தை அளக்கும் (அம்மீட்டர்) கருவியாக செயல்படும்.
இணைதட மின்தடை கால்வனோமீட்டருக்கு பக்க இணைப்பாக
இணைக்கப்பட்டுள்ளது. எனவே, தொகுபயன் மின்தடையை கணக்கிடுவதன் மூலம் அம்மீட்டரின் மின்தடையைக்
கணக்கிடலாம்.
இங்கு இணைத்தடத்தின் மின்தடை மதிப்பு மிகக்குறைவு.
எனவே, S/Rg இன் விகிதமும்குறைவாகவே இருக்கும். இதன்பொருள் Ra
மதிப்பும் குறைவு என்பதாகும். அதாவது அம்மீட்டர் மின்சுற்றில் பாயும் மின்னோட்டத்திற்கு
குறைவான மின்தடையையே அளிக்கும். எனவே மின்சுற்றில் அம்மீட்டரை தொடராக இணைக்கும் போது
சுற்றின் மின்தடை மற்றும் மின்னோட்டத்தில் குறிப்பிடத்தக்க மாற்றம் எதையும் ஏற்படுத்தாது.
ஒரு நல்லியல்பு அம்மீட்டரின் மின்தடை சுழியாகும். ஆனால் நடைமுறையில் அம்மீட்டர் காட்டும்
மின்னோட்டத்தின் அளவு, மின்சுற்றில் பாயும் மின்னோட்டத்தின் அளவைவிட சற்றுக் குறைவாகவே
இருக்கும் Iநல்லியல் என்பது நல்லியல்பு அம்மீட்டர் அளக்கும் மின்னோட்டம்
எனவும் Iஇயல்பு என்பது அம்மீட்டர் அளக்கும் மின்சுற்றில் பாயும் மின்னோட்டம்
எனவும் கொண்டால்
1. அம்மீட்டர் குறைந்த மின்தடை கொண்ட ஒரு கருவியாகும்.
இதனை எப்போதும் மின்சுற்றில் தொடராகவே இணைக்க வேண்டும்.
2. ஓர் நல்லியல்பு அம்மீட்டர் சுழி மின்தடையைப்
பெற்றிருக்கும்.
3. அம்மீட்டரின் நெடுக்கத்தை n மடங்கு அதிகரிக்க,
பக்க இணைப்பில் இணைக்க வேண்டிய இணைதட மின்தடையின் மதிப்பு
மின்சுற்றில் ஏதேனும் இரண்டு புள்ளிகளுக்கு
இடையே உள்ள மின்னழுத்த வேறுபாட்டை அளவீடு செய்யப் பயன்படும் கருவியே வோல்ட்மீட்டராகும்.
வோல்ட்மீட்டர் மின்சுற்றிலிருந்து எவ்விதமான மின்னோட்டத்தையும் பெறாது. அவ்வாறு மின்னோட்டத்தைப்
பெற்றால் வோல்ட்மீட்டர் அளவிடும் மின்னழுத்தத்தில் மாற்றம் ஏற்பட்டு விடும்.
வோல்ட்மீட்டர் உயர்ந்த மின்தடையைப் பெற்றிருக்கும்.
இதனை மின்சுற்றில் பக்க இணைப்பில் இணைக்கும்போது, குறிப்பிடத்தக்க மின்னோட்டம் எதையும்
மின்சுற்றிலிருந்து பெறாது. எனவே இது உண்மையான மின்னழுத்த வேறுபாட்டையே காட்டும்.
ஒரு கால்வனோமீட்டரை வோல்ட்மீட்டராக மாற்ற,
கால்வனோமீட்டருடன் தொடரிணைப்பாக உயர் மின்தடை ஒன்றை இணைக்க வேண்டும். இது படம்
3.62 இல் காட்டப்பட்டுள்ளது. கால்வனோமீட்டரின் அளவீடுகள் இப்போது வோல்ட்டில் குறிக்கப்பட்டு,
வோல்ட்மீட்டரின் நெடுக்கம் உயர் மின்தடையைச் சார்ந்து அமைகிறது. அதாவது மின்னோட்டம்
Ig கால்வனோ மீட்டரின் அளவுகோலில் முழு விலக்கத்தைக் காட்டும் வகையில், உயர்
மின்தடையின் மதிப்பு சரிசெய்யப்படுகிறது.
கால்வனோமீட்டரின் மின்தடை Rg மற்றும்
கால்வனோமீட்டரில் முழு விலக்கத்திற்கான மின்னோட்டம் Ig என்க. இங்கு உயர்
மின்தடையுடன் கால்வனோமீட்டர் தொடராக இணைக்கப்பட்டுள்ளது. எனவே மின்சுற்றில் பாயும்
மின்னோட்டமும், கால்வனோமீட்டர் வழியாகபாயும் மின்னோட்டமும் ஒன்றுக்கொன்று சமமாகும்.
அதாவது
கால்வனோமீட்டரும், உயர் மின்தடையும் தொடராக
இணைக்கப்பட்டுள்ளதால், மொத்த மின்தடை அல்லது தொகுபயன் மின்தடை வோல்ட்மீட்டரின் மின்தடையைக்
கொடுக்கும். வோல்ட்மீட்டரின் மின்தடை
எனவே,
இங்கு Ig ∝ V என்பதை கவனிக்கவும்
கால்வனோமீட்டரில் ஏற்படும் விலக்கம் மின்னோட்டம்
Ig க்கு நேர்விகிதத்திலிருக்கும். ஆனால் மின்னோட்டம் Ig மின்னழுத்த
வேறுபாட்டிற்கு நேர்த்தகவில் உள்ளதால் கால்வனோமீட்டரில் ஏற்படும் விலக்கம் மின்னழுத்த
வேறுபாட்டிற்கு நேர்த்தகவில் இருக்கும். வோல்ட்மீட்டரின் மின்தடை மிக அதிகம். எனவே
மிகக்குறைந்த மின்னோட்டத்தையே மின்சுற்றிலிருந்து வோல்ட்மீட்டர் பெறும். ஒரு நல்லியல்பு
வோல்ட்மீட்டர் முடிவிலாமின்தடையைப் (Infinite resistance) பெற்றிருக்கும்.
1. வோல்ட்மீட்டரின் மின்தடை மிக அதிகம்என்பதால்,
மின்சுற்றில் எந்த பகுதியின் மின்னழுத்த வேறுபாட்டைக் கண்டறிய வேண்டுமோ அதற்கு பக்க
இணைப்பாக வோல்ட்மீட்டரை இணைக்க வேண்டும்.
2. ஒரு நல்லியல்பு வோல்ட் மீட்டர் முடிவிலா
மின்தடையைப் பெற்றிருக்கும்.
3. வோல்ட்மீட்டரின் நெடுக்கத்தை n மடங்கு உயர்த்த,கால்வனோமீட்டருடன்
தொடரிணைப்பில் இணைக்க வேண்டிய மின்தடையின் மதிப்பு Rh = (n-1) Rg
ஆகும்.
